Калькулятор расчета свайного фундамента

Как произвести расчет свайного фундамента при помощи онлайн-калькулятора + вычисление количества свай и несущей способности

Фундамент выполняет важную и ответственную функцию, не допускающую никаких сомнений в возможностях или надежности основания.

В этом отношении свайные опорные конструкции позволяют получить полноценный вариант решения проблемы без опасности просадок или деформаций, которые возможны у традиционных видов фундамента.

Особенно ярко эта способность проявляется в сложных условиях, на слабонесущих или обводненных грунтах, торфяниках.

Если традиционные основания базируются на верхних, неустойчивых слоях грунта, то сваи опираются на плотные горизонты, расположенные на значительном расстоянии от поверхности.

Единственной задачей, встающей перед проектировщиком, является грамотный и корректный расчет опорной конструкции.

Какие параметры нужно рассчитать для правильного выбора свайного фундамента

Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:

К измеряемым могут быть причислены все свойства грунта на данном участке:

  • Состав слоев.
  • Уровень залегания грунтовых вод.
  • Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
  • Глубина залегания и состав плотных слоев.

К расчетным параметрам относятся:

  • Величина нагрузки на основание.
  • Несущая способность опоры.
  • Схема расположения стволов.
  • Параметры свай и ростверка.

Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.

Расчет с помощью онлайн-калькулятора

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:

  • Стены дома.
  • Перекрытия.
  • Стропильная система и кровля.
  • Наружная обшивка, утеплитель.
  • Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
  • Вес людей и животных.
  • Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

От каких факторов зависит шаг?

Минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопасти.

Максимум ограничивается несущей способностью опор и жесткостью ростверка, испытывающего нагрузку от веса дома.

Каждый пролет между опорами можно рассматривать как балку, жестко закрепленную с двух концов.

Тогда величину нагрузки необходимо рассчитать таким образом, чтобы балка не была деформирована или разрушена, а прогиб в центральной точке не превышал допустимых значений.

На практике обычно поступают проще — на основании многочисленных расчетов и эксплуатационных наблюдений выведено максимальное расстояние между соседними сваями, равное 3 (иногда — 3,5) м.

Эту величину считают критической, если по несущей способности опор получаются пролеты больше 3 м, то добавляют 1 или несколько свай для уменьшения шага.

Пример вычисления необходимого количества опор

Для простоты примем общий вес дома со всеми нагрузками равным 30 т. Это приблизительно соответствует весу одноэтажного брусового дома 6 : 4 м, расположенного в средней полосе со снеговой нагрузкой до 180 кг/м2.

Определяется несущая способность одной сваи. Площадь опоры (лопасти) при диаметре 0,3 м составит 0,7 м2. (700 см2). Несущая способность грунта обычно принимается равной среднему арифметическому от значений всех слоев, встречающихся на участке. Допустим, она выражается в 3-4 кг/см2. Тогда каждая свая сможет нести 2,1-2,8 т.

Получается, что для дома в 30 т надо использовать 11-15 свай. Помня о необходимости иметь запас прочности, принимаем максимальное значение. Схему размещения можно принять как свайное поле из 3 рядов по 5 свай в каждом.

Глубину погружения и, соответственно, длину свай принимаем равной глубине залегания плотных грунтовых слоев.

Она определяется практически, методом пробного погружения сваи или бурением скважины.

Пример расчета буронабивной основы

Прежде всего следует вычислить несущую способность одной сваи. Для примера возьмем наиболее распространенный вариант — диаметр скважины 30 см, несущая способность грунта составляет 4 кг/см2. По таблицам СНиП определяем, что несущая способность на песках средней плотности составит около 2,5 т.

Затем производится подсчет общего веса дома. Он делается по обычной методике, но к нему понадобится прибавить вес ростверка, для чего следует вычислить объем ленты и умножить его на удельный вес бетона.

После этого нагрузку на сваи делят на несущую способность единицы и округляют до большего целого значения. Это — количество буронабивных свай, необходимое для дома заданного веса, выстроенного в заданных условиях.

Даже состав грунта редко соответствует лабораторным показателям из-за различных примесей, включений или прочих напластований, изменяющих все параметры.

Поэтому в любом случае надо делать запас прочности, превышающий обычные коэффициенты, заложенные в формулы. Рекомендуется увеличивать его на 10-15%.

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

  • Свайное поле.
  • Свайный куст.
  • Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей. Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени.

Как правильно рассчитать шаг

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

Оптимальное расстояние

Оптимальное расстояние между сваями — это абстрактное понятие, не имеющее реального числового выражения.

Некоторые источники приводят вполне конкретные значения, но они вызывают больше сомнений, чем полезной информации.

Прежде всего, необходимо учесть нагрузку на каждую опору, которая должна быть меньше предельно допустимых величин.

Кроме этого, необходимо обеспечить такую длину пролетов между сваями, чтобы балки ростверка сохраняли неподвижность и не прогибались.

В этом отношении оптимальное расстояние определяется материалом и размерами ростверка, величиной нагрузки и прочими факторами воздействия.

Поэтому общего оптимального значения расстояния между сваями нет и не может быть. Это величина расчетная, зависит от многих факторов и в каждом конкретном случае имеет собственное значение.

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

Полезное видео

В данном разделе вы сможете ознакомиться с пособием по расчету свайно-ростверкового, плитно-свайного, а также свайно-ленточного фундамента:

Заключение

Большинство пользователей не производит расчет фундамента, так как это слишком сложная и ответственная задача.

Читайте также:  Различные варианты сочетания цветов для кухни

Чаще всего для этого привлекают опытных специалистов.

Как минимум, используются онлайн-калькуляторы, позволяющие получить нужные данные быстро и совершенно бесплатно.

Кроме того, такие ресурсы позволяют найти необходимое количество всех материалов и нередко даже рассчитывают их стоимость для монтажа.

Следует учитывать, что всецело полагаться на качество подсчета при помощи неизвестного алгоритма опасно, надо хотя бы продублировать расчет на другом, подобном ресурсе.

В целом, самостоятельный расчет можно производить только для вспомогательных или хозяйственных построек, чтобы не слишком рисковать своим имуществом, здоровьем и жизнью людей.

Контакты компании

Горячая линия: 8 800 700-62-82 (звонок по России бесплатный)

Филиалы

Дистрибьюторы

Отделы

Бухгалтерия

Бухгалтерия обладает всеми необходимыми сведениями о поступлении платежей от Клиентов за услуги, предоставляемые компанией ГлавФундамент (продажа винтовых свай, строительство фундаментов на винтовых сваях, экспресс-геология, проектирование фундаментов на винтовых сваях, гражданских и промышленных объектов). Каждый Клиент имеет возможность в оперативном порядке получить сведения о поступлении его платежа на счет организации. В задачи отдела также входит выставление счетов и закрывающих отчетный период документов.

Васильев Денис Александрович

Корпоративный отдел

Корпоративный отдел несет ответственность за выполнение договорных обязательств перед Партнерами по поставкам винтовых свай компании ГлавФундамент (количеству, номенклатуре, ассортименту, срокам и другим условиям поставок). Отдел оказывает помощь в работе с другими отделами и обособленными подразделениями компании, обеспечивая Партнеру маркетинговую, техническую и логистическую поддержку, своевременно осуществляет составление сметно-финансовых и других документов.

Руководитель корпоративного отдела

Копьев Евгений Сергеевич

Отдел кадров

Отдел кадров компании ГлавФундамент занимает ответственное положение в разработке планов организации в части обеспечения ее трудовыми ресурсами, осуществляя подбор, прием, официальное трудоустройство, адаптацию, учет и увольнение сотрудников.

В задачи отдела входит проведение работ по формированию и подготовке резерва кадров для назначения на соответствующие должности, консультирование вышестоящего руководства и руководителей подразделений по вопросам кадровой политики при разработке проектов, производстве винтовых свай, строительстве. Отделом производится оценка деятельности каждого из сотрудников организации.

Руководитель отдела кадров

Дубовик Эльвира Гизетдиновна

Отдел НИОКР

Отдел научно-исследовательских и опытно-конструкторских работ (НИОКР) занимается исследованиями характера совместной работы винтовых свай с грунтом, разработкой и внедрением инноваций в области свайного фундаментостроения.

Специалисты отдела создают технологические решения, позволяющие сокращать сроки работ и снижать их себестоимость, не нанося ущерб качеству.

В задачи отдела также входит организация научного сотрудничества с кафедрами строительных ВУЗов, занимающихся проблемами фундаментостроения, оказание консультационной и информационной помощи сотрудникам структурных подразделений компании.

Руководитель отдела НИОКР

Глазачев Антон Олегович

Отдел продаж

Отдел продаж – связующее звено между компанией и Клиентом, осуществляет процесс взаимодействия от первого контакта до окончания договорных отношений.

Отдел занимается консультацией, предварительным расчетом стоимости приобретаемых Клиентом винтовых свай, технической поддержкой, заключением договоров.

Руководитель отдела региональных продаж

Акатьев Сергей Николаевич

Отдел рекламы и PR

Отдел рекламы – структурное подразделение, перед которым стоят задачи по определению направления, планированию и организации рекламных компаний, а также разработке рекламных и информационных материалов.

Рекламный отдел компании ГлавФундамент осуществляет работу по рекламированию производимой продукции (винтовые сваи) и выполняемых услуг (устройство фундамента на винтовых сваях, проектирование и перепроектирование фундаментов и зданий/сооружений), ведут работу по заключению договоров на рекламирование продукции и/или услуг со сторонними организациями.

Кроме того, специалисты отдела рекламы своевременно оповещают Клиентов о различных акциях и рекламных компаниях, планируют участие в выставках, заключают договоры с оргкомитетами ярмарок и строительных форумов.

Сергин Роман Петрович

Отдел снабжения

Отдел снабжения принимает решения относительно закупки сырья, необходимого для производства винтовых свай, отвечая за заключение контрактов на поставку продукции и выбор поставщика.

Сотрудники отдела предоставляют информацию по закупкам материалов, необходимых для строительства, консультируют по ценовым категориям, а также в кратчайшие сроки рассчитывают стоимость и сроки доставки винтовых свай в тот или иной регион для организации доставки груза в любую точку России или в страны СНГ.

Руководитель отдела снабжения

Нургалиев Ринат Разитович

Планово-экономический отдел

Планово-экономический отдел производит расчет стоимости любых видов строительно-монтажных работ, материалов для строительства фундамента под индивидуальный проект заказчика, а также стоимость спец. заказов на винтовые сваи и металлоконструкции, которые не входят в стандартную линейку продукции компании.

Отдел оказывает содействие бухгалтерии в сборе необходимых отчетных документов.

Руководитель планово-экономического отдела

Шушпанова Мария Алексеевна

Проектный отдел

Архитектурное бюро компании ГлавФундамент предоставляет полный комплекс услуг по проектированию зданий и/или сооружений в современных расчетных программных комплексах вне зависимости от уровня сложности объекта. Отдел осуществляет разработку концепции, архитектурное проектирование, предусматривающее реконструкцию жилых и общественных зданий; дизайн интерьера, авторский надзор, составление и согласование проектной документации, комплектацию мебелью, оборудованием и декоративными отделочными материалами. В случае необходимости специалисты архитектурного бюро могут подобрать для Клиента готовый проект здания/сооружения из обширной базы готовых проектов.

Руководитель проектного отдела

Бусыгина Екатерина Александровна

Служба Технического Надзора

Отдел Технического Контроля осуществляет независимый контроль качества продукции и выполненных строительных работ на предмет соответствия требованиям строительных правил, государственных стандартов, технических условий и технической документации, гарантируя это соответствие потребителю.

Отделом проводятся полевые испытания для определения несущей способности свай в определенных грунтовых условиях, выявляются несоответствия качества продукции строительным нормативам, решаются возникающие технические вопросы при монтаже винтовых свай на месте строительства.

Хамитов Руслан Фанирович

Юридический отдел

Юридический отдел компании ГлавФундамент представляет юридическую защиту интересов организации и в обязательном порядке осуществляет проверку на соответствие законодательству Российской Федерации соглашений, заключаемых Компанией при закупке сырья для производства винтовых свай и поставках продукции.

Отдел занимается консультированием руководителей структурных подразделений и работников предприятия по юридическим вопросам. Также в случае возникновения претензий, за консультацией юриста компании может обратиться любой Клиент.

Юридический отдел призван уладить любые разногласия при заключении и исполнении договоров, избрав лучший вариант развития взаимоотношений между Компанией и Клиентом.

Калькулятор для расчета свайного фундамента

С помощью данного калькулятора можно произвести расчеты буронабивных свайно-ростверковых и столбчатых фундаментов. Расчет нагрузки на свайный фундамент.

Результаты расчетов

Дополнительная информация о калькуляторе

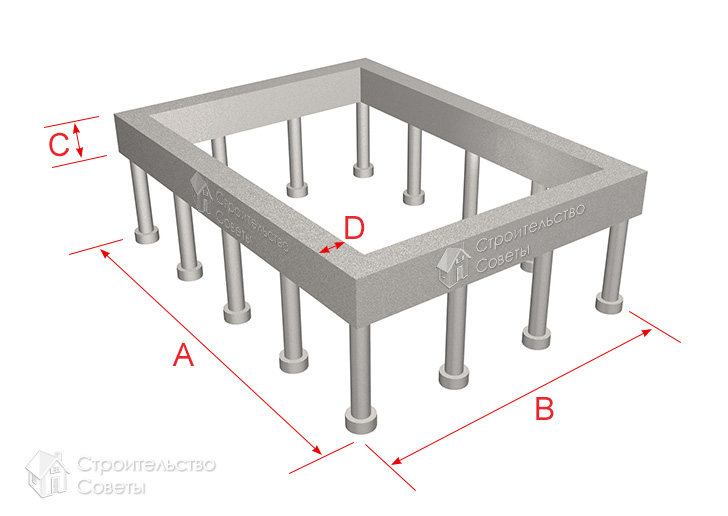

Онлайн-калькулятор для расчета монолитного буронабивного ростверкового фундамента поможет рассчитать размеры фундамента, опалубки, диаметр и общую длину арматуры и объём расходуемого бетона. Перед началом проектирования здания с таким фундаментом обязательно проконсультируйтесь у специалистов, насколько оправдан такой выбор.

Расчеты данного калькулятора основываются на нормативах, приведенных в ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

Столбчатый и свайный фундамент – разновидности фундаментов, в которых используются столбы или сваи в качестве опор. Они погружаются в грунт на необходимую глубину, а их верхние части соединяются цельной железобетонной конструкцией (ростверком), которая не соприкасается с землёй. При столбчатом и свайном варианте ростверкового фундамента отличается глубина установки опор.

Ростверковая конструкция имеет смысл там, где грунт не пригоден для обычного размещения фундамента (слабый грунт, пучинистый, либо промерзающий на значительную глубину). Поскольку сваи забиваются при любых климатических условиях, ростверковый фундамент особенно актуален для регионов с низкими температурами и суровым климатом. Другие преимущества ростверковой технологии – высокая скорость возведения и низкая потребность в земляных работах. Достаточно пробурить отверстия и выполнить установку уже готовых свай.

Многие параметры ростверкового фундамента могут варьироваться. Это форма и материалы свай, способы действия на грунт, способы установки, форма ростверка. Каждый случай ростверкового фундамента должен учитывать расчётные нагрузки, климатические условия, специфику грунта и другие особенности местности и будущего сооружения. Чтобы уточнить все эти моменты, нужно провести необходимые замеры и расчёты, при необходимости – пригласить специалистов. Экономия на первоначальных расчётах может обернуться серьезными последствиями в будущем. Чтобы этого избежать, в первую очередь рекомендуем внимательно изучить данный калькулятор. В нем вы сможете определить будущие расходы и на примере стандартной конструкции определиться с составляющими планируемого фундамента.

Заполняя поля калькулятора, сверьтесь с дополнительной информацией, отображающейся при наведении на иконку вопроса .

Внизу страницы вы можете оставить отзыв, задать вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Общая длина ростверка

Суммарный периметр фундамента, включая внутренние перегородки.

Площадь подошвы ростверка

Площадь нижней части ростверка, которая нуждается в гидроизоляции.

Площадь внешней боковой поверхности ростверка

Площадь боковых поверхностей наружной стороны фундамента, нуждающаяся в утеплении.

Объем бетона для ростверка и столбов

Общее количество бетона, которое понадобится для заливки фундамента заданных параметров. Фактическая потребность может оказаться выше из-за уплотнений при заливке, а объём фактически доставленного бетона может оказаться меньше заказанного. Поэтому рекомендуем заказывать бетон с 10-процентным запасом.

Вес бетона

Приблизительный вес бетона при средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

При расчете берется во внимание полный вес конструкции.

Минимальный диаметр продольных стержней арматуры

Рассчитывается по нормативам СНиП. Учитывается относительное содержание продольной арматуры в сечении ленты ростверка.

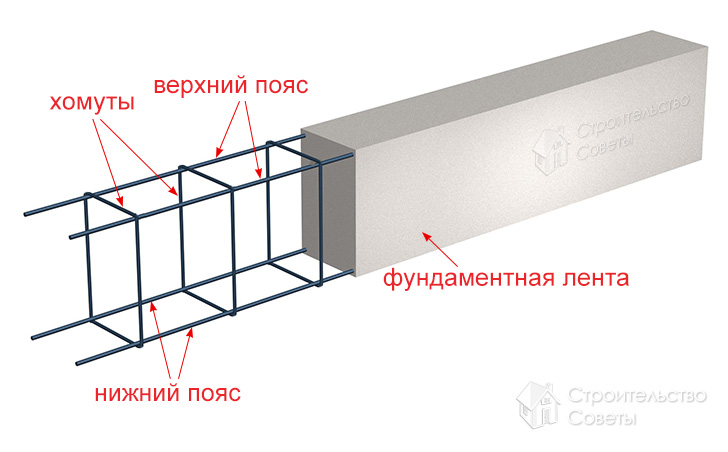

Минимальное количество рядов арматуры ростверка

Для противодействия естественной деформации ленты ростверка под действием сил сжатия и растяжения, необходимо использовать продольные стержни в разных поясах ростверка (вверху и внизу ленты).

Читайте также:  Входная деревянная дверь для дачи

Общий вес арматуры

Вес стержней арматуры, вместе взятых.

Величина нахлеста арматуры

Для крепления стержней арматуры внахлёст, используйте данное значение.

Длина продольной арматуры

Общая длина арматуры включая нахлест.

Минимальное количество продольных стержней арматуры для столбов и свай

Необходимое количество продольных стержней арматуры для каждого столба или сваи.

Минимальный диаметр арматуры для столбов и свай

Минимально допустимый диаметр продольных стержней арматуры, обеспечивающих прочность столбов или свай.

Минимальный диаметр поперечной арматуры (хомутов)

Определяется, основываясь на нормативах СНиП.

Максимальный шаг поперечной арматуры (хомутов)

Рассчитывается таким образом, чтобы при заливке бетона арматурный каркас не был смещён или деформирован.

Общий вес хомутов

Суммарный вес хомутов, которые потребуются при строительстве всего фундамента.

Минимальная толщина доски при опорах через каждый метр

Необходимая толщина досок опалубки при заданных параметрах фундамента и заданном шаге опор. Рассчитывается исходя из ГОСТ Р 52086-2003.

Количество досок для опалубки

Число досок стандартной длиной 6 метров, которые потребуются для возведения всей опалубки.

Периметр опалубки

Общая протяженность опалубки с учетом внутренних перегородок.

Объем и примерный вес досок для опалубки

Такой объем досок потребуется для возведения опалубки. Вес досок рассчитывается из среднего значения плотности и влажности хвойных пород дерева.

Калькулятор

Выберите постройку для которой нужен фундамент

1. Тип постройки: Дом или пристройка Изменить

Выберите материал вашей постройки

Бревно 200-260 мм

Бревно от 280 мм

2. Материал постройки: Брус Изменить

Укажите размер вашей постройки

Сторона А метров

Сторона Б метров

3. Размер постройки: 10х10 метров Изменить

Ваше сообщение успешно отправлено! Наш менеджер обработает заявку в ближайшее время.

Воздействие на фундамент сооружения разных типов нагрузок (под ответственными узлами, под несущими и ненесущими стенами, под лагами пола) часто требует использования обвязки швеллером, уголком и профильной трубой. Это обеспечивает равномерное распределение запаса прочности и увеличения срока службы фундамента.

Для уточнения конфигурации сваи и лопасти, обеспечивающий установку свай с минимальными нарушениями структуры грунта, а также для подтверждения мощности слоя плотного грунта, необходимо выполнить геолого-литологические исследования.

В связи с необходимостью обеспечения срока службы сооружения в соответствии с требованиями ГОСТ 27751-2014 использование определенных винтовых свай рекомендуется только после уточнения степени коррозионной активности грунтов (КАГ).

Надежность строительных работ определяет качество выполнения подготовительных этапов, в числе которых разработка технической документации. Важно правильно рассчитать количество материалов, нагрузку, другие характеристики будущей конструкции. Высокая вероятность ошибок требует привлекать для работы квалифицированных специалистов, которых на первых этапах можно заменить, используя специальные программы.

Мы предлагаем интуитивно понятный онлайн-сервис для предварительного подсчета цены фундамента на сваях. Утилита позволяет определить размеры винтовой конструкции, количества опор, выбрать уровень защиты, другие параметры. При этом не нужно тратить время на ожидание. Встроенная программа мгновенно выдает ориентировочные расценки с учетом конкретных данных.

Как провести расчет фундамента из свай на калькуляторе?

Наш калькулятор позволяет сделать расчет свайного фундамента, следуя простым подсказкам. Графическое меню максимально облегчает процесс. Для точного подсчета достаточно знать основные характеристики будущей постройки, что позволит подобрать ростверк, число и вид свай с учетом требуемой нагрузки. Рассмотрим каждый этап подробно:

  • Тип постройки. Вид конструкции, для которой необходимо свайное основание.
  • Материал. Определяет необходимую несущую способность винтового фундамента, количество свай в зависимости от массы стен, перегородок.
  • Размер постройки. Нужно выбрать длину сторон, обозначенную в метрах, для определения числа свай.
  • С монтажом или без. У нас можно заказать фундамент на сваях под ключ или только материалы для самостоятельного монтажа.
  • Защитное покрытие свай. На выбор доступно несколько вариантов защиты стали, позволяющих оптимизировать стоимость или максимально продлить срок службы.
  • Получить проект. После выбора параметров нужно отправить заказ, кликнув иконку «Получить проект» под желаемым вариантом винтовых свай.

Простой калькулятор позволяет определить предварительную стоимость, используя основные параметры. Точные данные предоставляют специалисты после обработки заявок. В результате цена проекта может измениться в большую или меньшую сторону.

Что нужно менеджеру для точного расчета?

Для определения стоимости фундамента на сваях нужно использовать дополнительную информацию о конкретном здании (несущей конструкции) и участке:

  • Число углов задает форму основания. Технология позволяет возводить не только прямоугольные конструкции.
  • Количество этажей и перегородок корректирует требования к нагрузке или несущей способности фундамента.
  • Тип почвы позволяет определить степень заглубления, чтобы исключить деформацию опор при промерзании грунта.
  • Рельеф. При большом перепаде высот или строительстве на уклоне, нужно снимать грунт или поднимать нижнюю сторону за счет удлинения опор.
  • Высота над землей. При высоте от 60 см обязательно обустраивается ростверк из горизонтальных стальных или деревянных балок.

Все эти данные позволят сформировать конкретные требования к материалам и характеристикам будущего свайного фундамента. В результате будет предложено несколько вариантов с учетом требуемой нагрузки, бюджета, особенностей климата, других факторов.

При возникновении вопросов или сложностей с расчетами параметров ростверка, свяжитесь с менеджером. Опытный специалист поможет выбрать свайно-винтовой фундамент для конкретного здания.

Производим монтаж свайно-винтового фундамента и реализуем винтовые сваи в Баган, Барабинск, Болотное, Венгерово, Довольное, Здвинск, Искитим, Куйбышев, Карасук, Каргат, Колывань, Коченёво, Кочки, Краснозёрка, Купино, Кыштовка, Маслянино, Мошково, Обь‎, Ордынск, Северного района, Сузун, Татарск, Тогучин, Убинка, Усть-Тарскс, Чаны, Черепаново, Черепаново, Чистоозёрка, Чулым, Чик.

Калькулятор расчета свайного фундамента

Расчёт свайного фундамента — это очень важный этап создания проекта будущего дома. Если допустить хотя бы малейшую ошибку срок эксплуатации строения уменьшится на двадцать лет в лучшем случае. При наименее благоприятных обстоятельствах катастрофа может произойти ещё при строительстве.

Если на территории застройки присутствуют неустойчивые грунты, на которых присутствует повышенная влажность, или же какие-либо сложные рельефы, то в таком случае единственно оптимальным выходом будет грамотный расчет свайного фундамента. Основным преимуществом данной конструкции является предельно высокая надежность закрепления даже в относительно слабых грунтах благодаря тому, что опоры погружаются на достаточно большую глубину. Такие конструкции отличаются гораздо большей надежностью и долговечностью, а для их реализации требуется не такое большое количество бетона, но при этом вы должны понимать, что процесс их расчета и возведения является достаточно трудоемким.

Причин для проведения расчёта свайного фундамента можно найти более чем достаточно. Во-первых, правильно смоделированная конструкция обладает большой устойчивостью. Во-вторых, вбивание свай обходится значительно дешевле, нежели, возведение ленточной или плиточной конструкции. В-третьих, при малой несущей способности грунта — свайный фундамент единственно возможный вариант.

Если участок обладает малой несущей способностью, то сделав правильный расчёт, свайного фундамента вам не придётся рыть глубоких траншей, чтобы сделать надёжное основание. Для этого используются винтовые сваи. Но формулы расчёта при использовании таких материалов значительно усложняются.

Виды фундаментов с ростверком

Ростверк представляет собой верхнюю часть фундамента, с помощью которой объединяются в одно целое оголовки свай, и именно ростверк представляет собой опору для будущего здания. Объединение ростверка и свай осуществляется при помощи специализированной сварки или же путем стандартной заливки бетоном.

По способу монтажа ростверки могут подразделяться на несколько категорий:

  • Ленточные – объединяются только соседние сваи;
  • Плиточные – связывается каждый отдельный оголовок.

По типу материалов:

  • Из бетона с арматурой. Под несущие стены осуществляется монтаж свай, а на глубину и ширину ростверка прорываются траншеи небольшой глубины;
  • Подвесной бетонный. Является аналогичным предыдущему варианту, однако особенностью такого фундамента является то, что бетонная лента не соприкасается с грунтом, а устройство компенсационного зазора при этом предоставляет возможность предотвратить разрыв опор при возникновении значительного колебания грунта;
  • Железобетонные. Изготовление такого фундамента предусматривает использование двутавра или же широкого металлического швеллера, при этом под несущие стены монтируется швеллер 30, в то время как остальные опоры связываются при помощи швеллера 15-20;
  • Из дерева. Крайне редкий вариант, который в последнее время практически не используется;
  • Комбинированный. Здесь используются не только металлические несущие элементы, но и бетон.

Что собой представляют винтовые сваи

Чтобы провести правильный расчёт свайного фундамента необходимо как можно больше узнать об основном материале. Это позволит максимально точно составить проект, основываясь на характеристиках свайных конструктов, а также их свойствах.

Все сваи сверху объединяются ростверком. Его можно сделать как из деревянных, так и из металлических балок. Также можно взять сплошную железобетонную плиту. Но это сильно прибавит веса основной конструкции.

Свайные конструкты для расчёта фундамента можно изготовить как самостоятельно, так и заказать на заводе. При изготовлении непосредственно на месте строительства их основание лучше всего делать плоским.

Чтобы сделать правильный расчёт свайного фундамента знать только площадь конструкции недостаточно. Необходимо учитывать силу трения, что возникает между боковой поверхностью стержня и землёй.

Раньше винтовые сваи часто применяли военные инженеры при постройке фортификационных сооружений. Это было связано с тем, что они позволяют конструкции выдерживать повышенные нагрузки в экстремальных условиях.

Читайте также:  Фундамент на болоте

Основная часть сваи — это ствол. Его диаметр от 80 до 130 мм. Конец в форме острого конуса. На него приваривается лопасть. Это позволяет максимально быстро и эффективно вворачивать свайные конструкты в грунт.

Некоторые сваи идут без оголовка. В таком случае в конце ствола есть отверстие. В него заводится рычаг, который позволяет вращать сваю с нужной скоростью. Эта особенность даёт возможность при необходимости удлинить ствол. Данная опция крайне необходима, когда работы проводятся на нестабильных грунтах.

К преимуществам свайных конструктов можно причислить:

  1. Безопасную технологию установки, которая позволяет в кратчайшие сроки возвести фундамент дома.
  2. Возможность использования на любых грунтах. Единственным исключением являются скальные породы.
  3. Когда сваи вворачиваются, не образуется ударная нагрузка. Благодаря этой особенности свайные фундаменты можно строить даже в местах плотной застройки, не опасаясь за сохранность ближайших домов.
  4. Как только будут установлены винтовые элементы, сразу же можно монтировать ростверки. Конечно же, эта особенность учитывается в расчётах.
  5. Расчёт свайного фундамента можно делать как для холмистой местности, так и для неровных участков.
  6. Монтаж осуществляется практически в любых погодных условиях. Неважно сколько градусов за окном. Это никак не повлияет на качество фундамента.
  7. Возможность перепланировки. Ни один другой вид фундамента не даёт столько простора для изменений конструкции, как свайный. При необходимости стальной болт можно выкрутить и ввинтить в другое место.

Зная преимущества и особенности свайного фундамента можно провести максимально точные расчёты, усчитав все особенности конструкции.

Рассчитываем расстояние между сваями и глубину их установки

Расчет свайно-винтового фундамента с ростверком включает в себя большое количество моментов, но в первую очередь определяется глубина заложения свай, которая зависит от вида и сложности грунта. В первую очередь, нужно определить нормативную глубину промерзания грунта в вашем регионе проживания, после чего отмерить ниже 20-25 см – это и будет глубина заложения свай.

После того как будут проведены изыскательские работы, нужно будет определить уровень расположения грунтовых вод, а также возможность его колебания в разные сезоны и качественную характеристику грунта на участке. Лучше всего, если проектированием свайного фундамента, а также его обустройством будет заниматься квалифицированный специалист.

Осуществляя расчет количества винтовых свай для фундамента в каждом отдельном случае, следует брать в расчет следующие характеристики:

  • Насколько прочный используется материал и ростверк;
  • Какая присутствует несущая способность у грунта, учитывая также уплотнение в процессе установки опоры;
  • Если присутствуют значительные перепады рельефа, то в таком случае определяется и учитывается также несущая способность основания опоры;
  • Насколько будут усаживаться сваи под воздействием вертикальной нагрузки;
  • Какой вес имеет строение с внутренним содержанием;
  • Какие присутствуют сезонные, динамические и ветровые нагрузки.

Помимо этого, в обязательном порядке нужно учитывать осадку свайного фундамента. Свайный фундамент должен делаться в соответствии с рабочим планом, поэтому лучше всего, если его созданием будет заниматься профессиональный архитектор.

Данные для вычислительных формул в данном случае будут выбираться в зависимости от качества почвы и ее типа. Стоит отметить, что расчет свайного фундамента по усадке и деформации обуславливает необходимость в максимально возможной точности выходных показателей.

Как закладывать фундамент на основе расчётов

Чтобы построить правильные расчёты необходимо на месте строительства провести геодезические изыскания. В первую очередь нужно под слабыми грунтами определить глубину залегания слоя, который сможет выдержать вес постройки.

Чтобы узнать на какую глубину нужно вкручивать сваи, проводится предварительное бурение. Это позволяет определить, где залегают грунтовые воды. Также нужно учитывать, насколько земля промерзает в зимний период.

Весь процесс строительства условно делится на такие этапы:

  1. Вначале делается разметка и выравнивание. Определяются места, где будут установлены основные сваи. После этого можно монтировать второстепенные элементы. Расстояние между ними должно быть в диапазоне от двух до трёх метров. Стальные болты должны быть под всеми стенами дома.
  2. Завинчивание начинается с угловых свай. В верхнее отверстие стального болта пропускается лом. Чтобы удлинить рычаг на лом надеваются металлические трубы. При вкручивании отклонение от вертикали не может превысить два градуса. Угол наклона в процессе работы контролируется посредством магнитного уровня.
  3. Расчёт свайного фундамента на угловых сваях делается с помощью шлангового уровня. Потом наносятся метки. Они определяют горизонтальную плоскость и нижнюю кромку ростверка.
  4. Вворачиваются оставшиеся сваи.
  5. Глубина вворачивания должна быть такой, чтобы от верха до земли было 20 см.
  6. Ненесущая поверхность обрезается по обозначенным уровням.
  7. Замешивается цементный раствор. Одна часть цемента к четырём частям песка. Им заполняются сваи.

Правильно проведённые расчёты на уровне планирования свайного фундамента позволяют сделать прочное и надёжное строение.

Примеры расчётов

Расчёт прочности одного элемента позволяет определить, сколько, в общем, понадобится свай для фундамента. В качестве константы возьмём расстояние между столбами в два метра. Мало того, согласно современным архитектурным веяниям опоры должны иметь общий ростверк.

Пример один

Диаметр одного металлического болта 30 сантиметров. Расчётная масса здания сто тонн. В формуле расчёта свайного фундамента особую роль играет несущая способность грунта. Возьмём чаще всего встречающийся показатель в четыре килограмма на сантиметр квадратный.

Показатель силы, которая будет действовать на каждую сваю в фундаменте обозначается как Fсв. Расчёт параметра проходит по следующей формуле:

Уточним значения всех переменных:

  • π — неизменная величина, бесконечное число, которое для простоты математических исчислений принято обозначать как 3,14.
  • d — диаметр металлического болта (30 см).
  • R — радиус

Сведём всё в одну формулу:

Fсв=(πd2/4)·R =707,7·4=2826 кг.

Именно такой вес, в данном грунте сможет выдержать одна свая фундамента. Исходя из этих данных — продолжим расчёт.

Общий вес здания ровно 100 тонн. Эта цифра была взята для простоты исчислений. Перед тем как провести дальнейший расчёт свайного фундамента необходимо привести показатели к одной метрической системе. Переведём тонны в килограммы и получим значение N (количество опор).

Конечно же, тридцать пять с половиной опор никто монтировать не будет. Поэтому округляем в большую сторону. Выходит, для того чтобы построить дом массой в сто тонн на грунтах с несущей способностью в 4 кг/м 2 нужно не менее 36 опор.

Пример два

Чтобы понять алгоритм расчёта свайного фундамента закрепим материал и немного изменим базовые показатели. Расширим основание до 50 сантиметров. Это позволит увеличить практичность всей конструкции. Остальные показатели оставим без изменений.

Проведём расчёт свайного фундамента и получим 13 опор. Как видите, расширение основания позволяет значительно сэкономить на количестве свай, добившись хороших показателей устойчивости конструкции.

Пример три

Расчет свайного фундамента, пример которого вы увидите далее, может использоваться как для легких дачных домов, таки для массивных коттеджей, просто в первом случае используются стандартные винтовые сваи, в то время как при постройке коттеджей нужно будет использовать массивные буронабивные сваи, которые могут выдерживать достаточно серьезные нагрузки.

Для упрощения в примере расчет свайного фундамента осуществляется по винтовым опорам. Стоит отметить, что для таких свай небольшого размера в процессе проведения расчетов не берется в учет бокового трения, которое определяется при возведении тяжелых зданий, которые оказывают на сваи значительное воздействие.

В данном случае будет рассматриваться детальный расчет общего количества свай, а также шага их установки для одноэтажного дома, размер которого составляет 7х7 м:

  • Изначально определяется общая масса расходных материалов. Предположим, что общий вес крыши, бруса и облицовки будет составлять 27526 кг с учетом снеговой нагрузки;
  • Размер полезной нагрузки составляет 7х7х150=7350;
  • Величина снеговой нагрузки составляет 7х7х180=8820;
  • Таким образом, приблизительная масса нагрузки на фундамент будет составлять 27526+7350+8820=43696 кг;
  • Теперь полученный вес нужно будет умножить на коэффициент надежности 43696х1.1=48065.6 кг;
  • Допустим, предусматривается установка винтовых опор, размер которых составляет 86х250х2500. Для того чтобы рассчитать их количество, нужно будет полученную сумму общей нагрузки распределить на ту нагрузку, которая прилагается на каждую сваю. 48065.6/2000=24.03, округляем полученное количество до 24, и получаем точное число нужного нам количества свай;
  • Для того чтобы установить 24 опоры, нужно будет использовать шаг установки 1.2 метра. Для формирования половых лаг нужно будет использовать еще две дополнительные сваи, которые уже будут располагаться непосредственно внутри дома.

Таким образом, по вышеприведенной технологи вы сможете рассчитать нужное вам количество свай для любого дома вне зависимости от его особенностей.

На видео ниже вы сможете посмотреть, как осуществляется расчет свайного фундамента специалистами:

Итоги

Свайный фундамент — это экономичный и быстрый способ создания базы для постройки. Он позволяет работать при любых погодных условиях, а также даёт возможность возводить строения даже на самых проблемных грунтах.

Расчёт свайного фундамента позволяет заранее определить, сколько необходимо свай для дома определённой массы. При помощи формул, описанных в статье, расчёты можно проводить быстро и точно.

Ссылка на основную публикацию
