Ручные насосы для воды

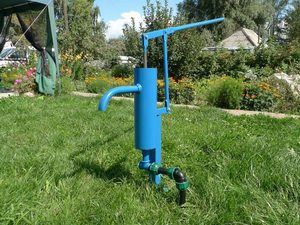

Ручной насос для воды на дачу

Наличие источника воды на приусадебном участке является залогом отличного урожая. Также не обойтись без нее в бытовых условиях. Однако, водопровод может работать с перебоями, а электроэнергия в отдаленных уголках подается нестабильно. В таких условиях необходимо закупить ручные насосы для воды на дачу.

При наличии неглубоких водоносных горизонтов можно самостоятельно пробурить скважину и стать абсолютно независимым от наличия внешнего водопровода и некачественного сервиса от энергетических компаний. Главное правильно выбрать ручной насос для откачки воды, чтобы он давал максимальный результат с минимальными вложениями и простоем на ремонт и обслуживание.

Актуальность применения

Скорость перекачки воды механическим способом и полученный объем значительно уступает электрическим аналогам, однако, методика имеет право на существование, так как обладает своими преимуществами. Основным плюсом является автономность, которая минимизирует риски. Методику уместно задействовать при наличии какого-либо условия:

  • относительно малая потребность в суточном объеме воды;
  • для самодельной неглубокой скважины либо колодца, расположенного на собственном приусадебном участке;
  • ручной насос для откачки воды задействуют в качестве аварийного источника, на случай отключения электроэнергии у основного водозаборного устройства;
  • для общественного пользования, когда нет желания использовать традиционную цепь, коленвал и ведро;
  • при отсутствии на участке подключения к электроэнергии.

В некоторых случаях механический поршневой агрегат в рабочем виде используется в качестве элемента декора, дополняя созданный экзотический антураж участка.

Такой агрегат может стать и украшением участка

Отдельно для участков необходимы фекальные помповые агрегаты, которые используют для перекачивания загрязненных сред, в том числе для очистки канализационных ям, погребов и нижних этажей при затоплении. В конструкцию входит измельчитель, рассчитанный на определенный размер частиц, который во время работы крошит посторонние примеси.

Эксплуатация аппарата имеет свои преимущества:

  • быстрый монтаж;
  • ремонтопригодные узлы;
  • нетребовательное обслуживание;
  • унифицированные составные компоненты;
  • длительный бесперебойный срок эксплуатации;
  • минимальная стоимость готового изделия.

Недостатком в некоторых ситуациях служит необходимость прикладывания физической силы для накачивания. Это делает неудобным аппарат для эксплуатации пожилыми слабыми людьми и детьми. Также в итоге будет невысокая производительность.

Разновидности ручных насосов для воды на дачу

Производители предлагают несколько типов аппаратов для отбора воды с водоносных горизонтов:

Поршневой

Традиционно на участках встречается именно этот аппарат. Он эффективно справляется с задачей отбора жидкости с небольших глубин до 7-8 м. В основе него используется рабочий поршень, перемещающийся по цилиндру. Выход жидкости блокируется за счет использования обратных клапанов.

Установка его проводится на 1 м выше уровня земли. За счет механического управления рычагом, ручной помповый насос приводит в движение поршень. При перемещении в одну сторону идет забор жидкости в полость, при обратном перемещении порция воды отправляется наверх. Таким образом происходит откачка.

Штанговый

Ручной насос для воды применяется на участках для отбора с более низких горизонтов 7-30 м. Принцип аналогичен работе поршневого, но длина «поршня» (плунжера) значительно больше и напоминает буровую штангу.

За счет значительных габаритов плунжерный аппарат создает разряжение на низкой глубине и подает жидкость вверх через входной патрубок.

Шиберный (роторно-пластинчатый)

Имеет небольшую мощность и используются часто для выкачки жидкостей из бочек или открытых водоемов. Внешне напоминают трубку, на конце которой смонтирован насос с ротором. Обладает высокой мобильностью в отличие от других разновидностей.

При необходимости его можно задействовать в различных операциях, так как он имеет малую массу, а для забора используется обычный шланг.

Мембранный

Аппарат способен выкачивать даже загрязненную жидкость. В конструкции используются самоочищающиеся клапаны в виде шаров. Такое решение позволяет минимизировать возможность заклинивания механизма. Особенностью таких моделей является отсутствие быстро изнашивающихся или трущихся деталей. Корпус изготавливается из литого серого чугуна.

ВИДЕО: Мембранный ручной насос и мотопомпа

Критерии выбора

При покупке аппарата для откачки воды обращают внимание не только на его стоимость, но и на значительное количество эксплуатационных и конструкционных характеристик. Также принимаются к сведению и другие важные параметры:

  • Максимальная глубина отбора воды. Большинство моделей рассчитаны на работу до 6-8 м. Исключение – штанговая разновидность аппаратов.
  • Диаметр бурового отверстия. Не рекомендуется бурить диаметр менее 100 мм, так как существенно сузятся возможности для монтажа насосов.
  • Степень чистоты жидкости. При разных уровнях загрязнения воды необходимо задействовать соответствующий тип помпы. Наименее «капризными» являются мембранные модели.
  • Масса в сборе. Параметр актуальный лишь во время доставки аппарата к месту использования. При стационарном варианте эксплуатации он теряет свою значимость.
  • Способ монтажа. Не всегда требуется капитальный вид установки. В некоторых ситуациях приходится переносить агрегат для работы в ином месте.
  • Сезонность. Бюджетные модели рассчитаны на эксплуатацию в теплое время года, поэтому у них могут возникать проблемы с пластиковыми элементами во время морозов.
  • Внешний вид. Для декоративного использования задействуют литые чугунные модели. Изысканные формы станут украшением любого ландшафта.
  • Материал. Желательно приобретать капитальные чугунные модели. Они способны служить не одно десятилетие, в отличие от недорогих пластиковых или тонкостенных металлических изделий.
  • Встроенные клапаны. Материал для них производитель предусматривает коррозиестойкий: латунь, бронза, пластик или резина. Предпочтение стоит отдавать первым двум.
  • Кольца. Для насосов, использующих в своей конструкции поршни, компании-изготовители предусматривают несколько видов материалов: резина, кожа, пластик, чугун. Последний имеет более высокую стоимость, но в итоге оправдывает ее многолетней бесперебойной работой.

Рейтинг лучших моделей ручных насосов для воды на дачу

Подбирая конкретный экземпляр, необходимо обратить внимание на следующие модели:

Используется без модернизации на горизонте не ниже 6 м. При установке дополнительного обратного клапана способен проводить отбор с 9-метрового уровня. Эстетичный внешний вид позволяет стать украшением любой территории. Для крепления в конструкции имеется фланец, позволяющий зафиксировать аппарат на трубе или площадке. Предусмотрена возможность монтажа к вертикальной поверхности. Ориентировочная стоимость составляет 4800 рублей.

D40, Мембранный (диафрагменный)

Аппарат мембранного типа. Способен самоочищаться от возможного загрязнения. Эффективно справляется с перекачкой жидкостей любого типа. Стоимость составляет 6300 рублей.

РНП 1.3/30

Используется в жидких средах, включая загрязненную жидкость. Способен пропускать загрязнения до 1 мм диаметром. Максимальная предельная концентрация загрязнения не должна превышать 30 г/м 3 . Работает на горизонте до 5 м. Корпус изготовлен из чугуна. Тип хода – двусторонний, что повышает производительность аппарата. Стоимость составляет 16200 рублей.

«К» (Крыльчатый)

Используется для глубин до 9 м. В конструкции предусмотрено 4 клапана и крыло. Работая рукояткой, оператор поочередно открывает и закрывает клапаны, через которые осуществляется подача жидкости. Стоимость изделия в стальном корпусе составляет 3100 рублей.

Ручная помпа для откачки должна быть в любом хозяйстве. Это небольшое альтернативное устройство с успехом заменит насосную станцию в случае несанкционированного отключения электричества. Также будет полезным и при выходе из строя насосного оборудования. Это даст возможность накачивать объем хоть и в ограниченном количестве, но не остаться без нее вовсе.

Для автоматизированных помп критической является быстрая смена циклов включения/отключения – в течение короткого времени они выходят из строя. Когда нужно небольшое количество, лучше использовать именно ручные помпы.

ВИДЕО: Как работают ручные насосы для воды на дачу

Ручной скважинный насос для воды своими руками

Для водоснабжения частного дома вы хотите при минимуме затрат качать воду из скважин? Да нет проблем, для такого запроса есть решение — можно своими руками сделать ручной насос для скважины. Ручной способ поднятия воды хорош тем, что дешёв и не требует электроэнергии. По этому в целях экономии денег, давайте сделаем своими силами насосную систему для качки воды.

Особенности ручного способа подъёма воды

Чтобы в дальнейшем не жалеть потраченное время на изготовление ручного насоса для воды, давайте хорошенько всё обдумаем.

Если ваша система ещё на уровне планов и скважина не пробурена, то рекомендуем данные материалы для обязательного чтения:

Преимуществ ручного насоса

Постараюсь описать самые «жирные» и преимущественно важные характеристики:

  1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
  2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
  3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
  4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
  5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

  1. Механическое воздействия человека — не качаете руками, вода не льётся;
  2. Низкая производительность — всё упереться в ваши физические силы;

Как вы можете заметить, при перекачке воды ручным способом минусов меньше, плюсов больше, по этому многие люди выбирают для скважины ручные насосы.

Классификация ручных насосов

Ручные насосы для выкачки воды из абиссинкой или любой другой скважины, выполняют одну функцию, но имеют две разновидности. Одни более простые, другие достаточно сложные, но подходящие под более сложные условия.

Поршневые насосы ручного типа

Чтобы понимать принцип действия поршневого насоса, нужно понять как он устроен. Давайте взглянем на картинку, чтобы разобраться есть ли возможность сделать ручной насос для воды своими силами или пойти в магазин:

Ручной поршневой насос можно собрать своими руками

При использование поршневых насосов — глубина скважины до зеркала воды должна составлять не более 10 метров.

Теперь давайте разберём что происходит внутри насоса в момент откачки воды из абиссинской скважины. Нужно взять в руки металлическое коромысло и делать им движения вверх, в низ. Таким образом при движение поршня вниз клапан выпускает излишки воздуха, а при поднятии вверх образует вакуум, который вытягивает воду из скважины на поверхность. Конечно же после появления струи воды из ручного насоса, нужно продолжать качать, иначе водичка перестанет течь.

Поршневые насосы так же называют вакуумными.

Штанговые насосы ручного типа

Если на вашем участке земли водоносный слой проходит на уровне от 10 до 30 метров. То для перекачки воды из скважины вам понадобиться глубинный штанговый насос. Давайте рассмотрим конструкцию данного агрегата, чтобы понять, сделать штанговую помпу своими руками или приобрести в магазине.

Главным отличием штангового насоса от поршневого, то что вода вытягивается более длинной штангой на конце которой имеется поршень. По сути это та же поршневая помпа, которая имеет более длинную штангу, и увеличенное коромысло.

Водяной насос для скважины следует устанавливать на обсадную трубу 100 миллиметров, а производительность сей агрегата равна 40 литрам в час.

Читайте также:  Как подключить душевую кабину к водопроводу, канализации самостоятельно

Как правильно выбрать ручной насос

Чтобы определиться с выбором ручного насоса нужно рассмотреть ряд положений:

  1. Глубина водяной скважины. Если не глубже 10 метров, то для перекачки грунтовых вод подходит обычная поршневая система. Еже ли у вас история с абиссинкой скважиной, у которой глубина варьируется от 10 до 35 метров, то тут нужен штанговый насос.
  2. Диаметр скважины — существует минимум, это 4 дюйма (10,16 сантиметра). При данном диаметре отверстия в земле, вы сможете установить насосную систему ручного типа.
  3. Период использования — определитесь, вам нужен круглогодичный или сезонный вариант. В продаже имеются пластиковые ручные насосы, которые подходят для летнего периода, при этом их цена гораздо ниже, чем у круглогодичных металлических насосов.

Сборка и установка ручного насоса

Собрать ручной насос для воды своими руками сможет любой желающий мужчина или женщина. Следуйте инструкции и всё получиться:

Все размеры указаны в деталей ручного насоса сантиметрах

  • Корпус. В качестве корпуса можно применить гильзу от дизельного мотора или взять металлическую трубу. Требуется длинна от 60 до 85 см., а диаметр не менее 8 см. Внутреннюю часть заготовки следует проточить на токарном станке. Гладкая поверхность внутренней части цилиндра увеличит коэффициент полезного действия самодельного ручного насоса.
  • Крышку можно выполнить из металла или пластика. Понадобиться сделать два блина по размерам внешнего диаметра цилиндра. Верхняя крышка должна иметь отверстие под шток, а нижняя под клапан.
  • Поршень можно изготовить из пластика, дерева или металла. Главное чтобы поршень был оснащён уплотнительной резинкой, иначе подача воды будет слабой.
  • Шток изготавливают из металла или пластика. Часто в ход идёт полипропиленовая труба.
  • На нижнюю крышку монтируется клапан.
  • Входная труба должна быть из стальной трубы, и крепиться она к нижней крышке.
  • Производим сварочные работы, а после покраска и декорирование.

Этапы создания самодельного ручного насоса (видео)

Ручной скважинный насос можно выполнить из пвх трубы и всё лето наслаждаться бесплатной водой на дачном участке.

Ручной насос для скважины: виды, схемы, принцип работы

Если в загородном доме нет возможности к скважине провести электричество или его подача нестабильна, то выходом из ситуации является использование механических средств для подъема жидкостей, самое эффективное и доступное из которых – ручной насос для скважины. Устройство полезно, когда хозяева проводят мало времени в своем доме, а потребность в воде невелика. Простой механический агрегат позволяет снабдить водой семью для основных бытовых нужд и организовать полив огородных растений.

Рис.1 Механические ручные помпы

Сфера применения механической помпы и ее преимущества

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

  • водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
  • забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
  • дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
  • откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Использование механических помп имеет следующие достоинства по сравнению с электрическими моделями:

  • Невысокая стоимость, отличающаяся в разы от электронасосов.
  • Экономичность – для функционирования не требуется электроэнергия, а приложение небольших физических усилий всегда приносит пользу здоровью.
  • Простое устройство позволяет легко ремонтировать агрегаты, некоторые умельцы даже собирают ручной насос для скважины своими руками.
  • Ремонтопригодность механических помп намного выше электронасосов – испорченные детали можно не только приобрести в торговой сети, но изготовить самостоятельно.

Рис. 2 Особенности посадки ручной установки водоснабжения на скважинную трубу

  • Способ монтажа позволяет самостоятельно установить ручные насосы для скважин и колодцев в водный источник без привлечения квалифицированных специалистов и специальной техники.
  • Ручной насос для скважины можно разместить не только на своем участке, но и в общественных местах – благодаря невысокой стоимости и сложности демонтажа его сохранность намного выше дорогих электрических аналогов.
  • Помпа, помещенная в чугунный или металлический корпус, не боится внешних температурных воздействий и влаги, в отличие от электронасосов не нуждается в специальных навесах для защиты от осадков.

Виды ручных помп

Ручные помпы в отличие от электронасосов способны поднимать жидкость с небольших глубин и существенно уступают им в производительности, для забора требуется приложить физические усилия и затратить время – это неудобно для большого количества потребителей.

Механические устройства для водозабора насчитывают несколько классов, отличающихся принципом действия, физическими параметрами и техническими характеристиками.

Рис.3 Поршневые устройства – принцип работы и внешний вид

Поршневая помпа

Простой принцип действия и область применения, подходящая для большинства работ по водозабору в домашнем хозяйстве, обусловили высокую популярность подобного агрегата.

Стандартное устройство поршневого насоса включает в себя цилиндрический корпус, внутри которого перемещается поршень, шток которого закреплен на рычаге-коромысле.

По периметру поршневого диска имеются эластичные уплотнения, обеспечивающие его плотное прилегание к стенкам, а на его поверхности расположены сферические обратные клапаны.

Ручной насос для воды из скважины устанавливают на верх обсадных труб с таким расчетом, чтобы на выходе погруженной в отверстие водоподъемной трубы располагался обратный клапан, без которого функционирование системы невозможно.

Рис. 4 Изготовление поршневого ручного насоса

При поступательном ходе поршня клапан, установленный на выходе скважинной трубы, опускается и препятствует обратному поступлению воды. Под напором жидкость открывает встроенные клапаны в диске и помещается над его поверхностью. При обратном ходе клапаны диска закрывается, препятствуя стеканию воды, и она, поднимаясь вместе с поршнем, выливается через выходную сливную трубку насоса.

Стандартный поршневой водяной насос имеет металлический корпус из чугуна с нержавеющим диском внутри, агрегат способен проводить водный забор с 9 метров.

Штанговый (штоковый) ручной насос для скважины

Штанговые ручные помпы для водозабора из скважины используют, если глубина водного зеркала более 10 метров. Принцип работы помпы аналогичен поршневым видам, основным отличием является размещение рабочей камеры с втягивающим воду поршнем не в корпусе агрегата, а в опущенной на глубину штанге – это позволяет поднимать жидкости с глубин до 30 метров. Закрепленный на длинном штоке поршень перемещается при помощи ручки, вода всасывается и поднимается вверх, заполняя напорный трубопровод с помощью клапанной системы. За каждый цикл хода поршня водяной столб пополняется новой порцией жидкости, скопившаяся вода в итоге выливается наружу через выходной патрубок.

Рис. 5 Штанговый насос для подъема жидкости с больших глубин и его принцип работы

Штанговый насос является громоздким, сложным в установке устройством, стоимость которого сравнима с электрическими моделями, поэтому в быту его используют крайне редко и только в тех случаях, когда электричество недоступно, а водоносный слой располагается слишком глубоко.

Штоковый насос находит применение в источниках, диаметр трубы которых слишком мал для погружения глубинного электронасоса в скважину, а глубина слишком велика для использования наружного электрического агрегата.

Для продвижения вверх водного столба требуются титанические усилия, поэтому ручка такого устройства имеет очень высокую прочность и большую длину, для создания рычага, уменьшающего прилагаемую силу.

Мембранная помпа

Рис. 6. Помпа ручная мембранная

Если предыдущие агрегаты требовали непосредственной установки на скважину, мембранный ручной насос может располагаться в любом месте на поверхности. Помпы этой группы относят к наиболее простым устройствам, которые используются в основном для перекачки жидкостей и горюче-смазочных материалов из различного вида емкостей.

Мембранные виды имеют характерную конструкцию в виде дискового корпуса с расположенной на верхней крышке рукояткой, материалом изготовления является сталь, чугун или пластик.

Корпус имеет входной и выходной патрубки, к которым подключается гибкие шланги и проушины для крепления на любую твердую поверхность.

Принцип работы мембранной помпы довольно прост: жидкость втягивается в рабочую камеру через входной патрубок пластичной резиновой мембраной, закрепленной на штоке с ручкой. При обратном движении клапан входного патрубка закрывается, и жидкость выталкивается через выходное отверстие, выпускной клапан которого работает в противофазе со входным.

Крыльчатый насос

Рис. 7 Насос ручной крыльчатый

Крыльчатая помпа имеет простое и компактное устройство, в основном используется для перекачки жидкостей на промышленном производстве и в складских помещениях. При установке крыльчатого агрегата в скважину высота подъема может достигать 5 – 7 метров.

Корпус помпы имеет круглую форму и оснащен входным и выходным патрубком, характерной особенностью конструкции является расположение и перемещение рабочего рычага параллельно верхней крышке. Внутри корпуса расположена крыльчатка с двумя отверстиями для обратных клапанов, соединенная с ручкой, в области всасывающего патрубка размещены еще два клапана. Система работает таким образом, что при повороте ручки открывается клапан на крыльчатке и в нижней части корпуса, при этом в рабочей камере вода одновременно всасывается и выталкивается, что обеспечивает непрерывность потока.

Преимуществом крыльчатых видов при применении в промышленной отрасли является возможность работы с вязкими жидкостями, для бытового водоснабжения они используются довольно редко ввиду низкой производительности.

Шиберный насос

Рис. 8 Принцип действия ручного шиберного агрегата

Шиберный или роторно-пластинчатый насос имеет характерный цилиндрический корпус с рабочей ручкой, вращающейся в отличие от крыльчатых видов с возвратно-поступательными движениями, по кругу.

Свое название конструкция получила из-за наличия в рабочем узле плоских пластин – шиберов.

Основной рабочий элемент устройства – ротор со смещенным центром вращения, располагающийся в круглом статоре. По периметру роторного колеса через равные промежутки прорезаны радиальные отверстия, в которые вставлены подпружиненные шиберные пластины. В насосном корпусе размещены входной и выходной патрубок, через которые происходит забор и выталкивание вод, преимущество шиберной конструкции – полная изоляция всасываемого и выталкиваемого потоков.

При вращении ротора поступающая через всасывающий патрубок вода перемещается шиберными пластинами вдоль корпуса и выталкивается наружу.

Отсутствие зазоров между роторным колесом и стенками рабочей камеры, присущее всем модификациям центробежных, винтовых и шестереночных видов, позволило существенно увеличить их КПД. К недостаткам можно отнести постоянный контакт шиберных пластин с корпусом – это приводит к их быстрому обоюдному износу. Основное применение роторно-пластинчатых помп – перекачка жидких вязких химических веществ и пищевых продуктов в промышленном производстве.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Читайте также:  Баня для дачи с душем

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Рис. 9 Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Аналог данной установки – шнековые электронасос, рассчитанный на постоянный водозабор из глубоких водных источников.

Гидравлический таран

Рис. 11 Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Для предотвращения попадания жидкости в напорный воздушный шланг накачивание производят через ниппель.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

Рис. 12 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.

Как выбрать ручной насос для воды – виды, особенности, различия

Ручные насосы для воды существенно отличаются от электрических моделей по количеству преимуществ. Например, ручные устройства менее удобны в использовании и менее продуктивны. Однако существуют моменты, когда отсутствует возможность воспользоваться электрическим насосом для откачки воды или это временная необходимость. В это время ручной вариант становится единственным решением.

Устройство для перекачивания воды, включая ручной помповый насос для воды, вполне можно изготовить своими руками, используя доступные практические методики. Сделанная своими руками техника может безупречно прослужить довольно внушительный период.

Для чего нужны ручные насосы

В целом насосное оборудование предназначено для перекачки воды из источника водоснабжения к точкам разбора, это может быть дом, баня, гараж или огород. Воду на загородном участке в большинстве случае берут из скважины, колодца, пруда или другого водоема.

Загородные строения можно разделить на несколько категорий. Это дома, где проживают постоянно, с определенной периодичностью или в определенный сезон. Из всех строений можно выделить дома, которые не имеют постоянного подключения к электрической сети, а в некоторых из них вообще отсутствует подключение.

В связи с этим можно сделать вывод:

  • Дома, в которых жильцы проживают постоянно, практически всегда имеется доступ к электроэнергии, что позволяет при необходимости использовать электрический насос. В этом случае ручная помпа для колодца используется в качестве резервного агрегата.
  • Дома сезонного использования с подведенным электричеством также предполагают установку и эксплуатацию электрического насосного оборудования. Ручные насосы играют второстепенную роль.
  • На дачных участках без электричества насос для воды механический является незаменимым и единственным оборудованием для перекачки воды.

Если насаждений на участке немного, то вполне можно черпать и носить воду ведрами. Однако для полива большого количества грядок, теплиц и газона требуется использование насосного оборудования. В этой ситуации проблему позволяет решить самоделка, для обслуживания которой требуется всего пара рук.

Собрать самостоятельно простейший вариант колонки для забора воды может простой домашний мастер, обладающий навыками работы со сварочным оборудованием и сборки металлических или полимерных деталей. В качестве образца можно взять изделие заводского исполнения, которое собрано из прочных стальных частей и имеет удобную ручку для перекачивания воды.

Виды ручного оборудования для перекачки воды

Чтобы поднять наверх определенное количество воды, кроме физической силы требуется дополнительное устройство. С помощью ручных насосов для скважин и колодцев подъем воды на поверхность становится намного легче и быстрее.

Приборы, делающие подъем воды на поверхность менее трудоемким и тяжелым, делятся на несколько основных видов:

Для самостоятельного изготовления рекомендуется брать первый или второй вариант. Поршневой насос делают для обслуживания колодцев, глубина которых составляет не более 6 метров. Штанговый насос для воды может поднимать воду из источника глубиной 10-12 метров.

Оба варианта характеризуются максимальной производительностью и надежностью, их легко сделать своими руками и установить. Что касается двух других видов, то их продуктивность значительно меньше.

Поршневые насосы-колонки отличаются простой сборкой и установкой. Основной элемент управления – это длинная ручка, работающая по принципу рычага. С ее помощью обеспечивается вертикальное движение штанги, на которой закреплен поршень.

Корпус и динамические части можно изготовить из подручных материалов или приобрести в специализированном магазине. Для соединения отдельных элементов достаточно набора домашних инструментов, куда входит дрель, ножовка, плоскогубцы и ключи. Сварочное оборудование можно взять в аренду.

Популярные модели самодельного насосного оборудования

Для перекачивания воды из источника к точкам разбора используется несколько моделей ручного насосного оборудования, включая ручной поршневой насос для воды. В основе их работы лежат простейшие законы физики, согласно которым разница температур, давления или высоты способствует перемещению воды по трубам и сосудам. Мастера любительского класса выбрали самые доступные и продуктивные варианты насосов для изготовления своими руками.

Водяной насос поршневого типа из обсадной трубы

Основная цель предполагаемого использования ручной помпы для перекачки воды – откачивание жидкости из скважины. Однако после тестирования оказалось, что прибор обладает довольно низкой продуктивностью в этом случае. А вот для забора воды из пруда его вполне можно использовать при отсутствии подключения к электросети.

Для раскроя стальных элементов можно воспользоваться ножовкой по металлу, но в этом случае процесс может занять долгое время. Поэтому по возможности нужно взять циркулярную пилу.

Для соединения металлических частей желательно иметь под руками сварочное оборудование и обладать некоторыми навыками в работе с ним.

Рассматривая устройство ручного насоса, можно выделить следующие основные части:

  • Корпус в виде цилиндра, для изготовления которого использовалась обсадная труба. Не исключено использование других металлических деталей, имеющих цилиндрическую форму. Диаметр цилиндра должен составлять примерно 125 мм, по длине следует выбирать изделия не меньше 3 метров.
  • Нижняя крышка для корпуса.
  • Два клапана обратного действия на патрубках.
  • Уплотнительная прокладка из резины.
  • Поршень, закрепленный на штоке.
  • Круглая крышка для цилиндра и соединенный с ней металлический рычаг.
  • Металлические шпильки для соединения отдельных частей.

В качестве основания для установки на земле используют конструкцию из профильной трубы сечением 20*20 и 20*40 мм. Ручной насос для воды из скважины приваривают к трубам основания, что позволяет прочно удерживать насос в вертикальном положении.

Штоковый насос для скважины

Для изготовления этой модели необходимо отыскать готовый корпус огнетушителя. Ручной водяной насос для скважины имеет большую производительность и высокую надежность. Его вполне можно установить для откачивания воды из скважины глубиной до 15 метров. Кроме того в момент отсутствия подключения к электричеству насос можно использовать для очистки скважины. Работает ручной глубинный насос по следующему принципу: при движении поршня создается разрежение, что заставляет воду поступать из источника водоснабжения в корпус насоса и далее, наружу в выходное отверстие.

Такое оборудование можно использовать для подъема из колодца или скважины чистой воды, а также жидкости с примесями песка, ила и других загрязнений.

Для изготовления такой модели насоса своими руками необходимо позаботиться о наличии сварочного аппарата и инструмента для резки металлических изделий. Читайте также: “Какой насос выбрать для скважины – виды, преимущества и недостатки, важные особенности выбора”.

Основными частями штокового насоса можно назвать следующее:

  • Корпус, для изготовления которого будет использоваться стандартный углекислотный огнетушитель объемом 5 литров с отрезанным дном.
  • Станина для установки в грунт.
  • Патрубок, который будет располагаться в верхней части насоса.
  • Сгон для слива жидкости.
  • Сгон на забор воды.
  • Приспособление для переноски аппарата.
  • Уплотнительный элемент между корпусом и станиной.
  • Шток, на котором будет закреплен поршень.

Непосредственно поршень представляет собой перфорированную металлическую круглую пластину толщиной около 5 мм с толстым резиновым уплотнителем. Отверстия должны иметь диаметр приблизительно 10 мм.

Чаще всего ручная помпа для скважины устанавливается на улице, под открытым небом, поэтому, снаружи все металлические элементы необходимо обработать грунтовкой или другим защитным средством. Повысить прочность и герметичность грунтовки помогает дополнительное покрытие краской по металлу.

Что касается эффективности подобной модели, то тестирование показывает, одно нажатие рычага подает примерно 2-3 литра воды. Следовательно, для наполнения ведра достаточно нажать на рычаг 3-4 раза.

Разборный насос для сезонного использования

Для доставки воды из неглубокого колодца можно своими руками сделать летний пластиковый вариант ручного насоса.

Чтобы собрать этот простой и экономичный механический насос для скважины, необходимо приготовить следующее:

  • Канализационная пластиковая труба диаметром 50 мм. Понадобится 2 трубы, каждая длиной около 3 метров.
  • Сетчатый фильтр, который нужно будет установить на конец трубы, погружаемый в колодец.
  • Обратный клапан заводского изготовления.
  • Труба из полипропилена диаметром 20 мм с резьбой для присоединения обратного клапана.
  • Тройник 25*20 мм с впаянной резьбой для изготовления крепления ручки.
  • Трубка для ручки металлическая.
  • Прокладка из фторопласта, из которой будет изготовлен поршень.
  • 2-3 хомута с дюбелями и резиновыми уплотнительными элементами, для фиксации трубы к стенкам колодца.
Читайте также:  Антискользящее покрытие для крыльца на улице

Чтобы решить вопрос, как сделать ручной насос для скважины, необходимо воспользоваться следующей схемой:

  • Берут полипропиленовую трубу и закрепляют на ней поршень из фторопласта. Затем прикручивают обратный клапан.
  • Сбоку от колодезного люка нужно сделать отверстий, куда будет вставлена труба.
  • Полученное изделие вставляют в канализационную трубу, на ее конец со стороны обратного клапана насаживают фильтрующее устройство. Всю конструкцию погружают в колодец.
  • На другой конец полипропиленовой трубы насаживают тройник и вставляют в него ручку. Для накачивания воды с помощью ручки внутреннюю трубу двигают вверх и вниз. Если посмотреть со стороны, то действия будут напоминать накачивание велосипедных колес ручным насосом.
  • Также в тройник вставляют небольшой отрезок пластиковой трубы подходящего диаметра с надетым на другой конец фитинговым элементом в виде уголка. Через него вода будет наливаться в подставленное ведро или другую емкость.

Преимущество пластикового ручного насоса для перекачки воды заключается в возможности легко и быстро разобрать изделие на части с наступлением холодов. Достаточно снять наружные части и вытащить внутреннюю полипропиленовую трубу. Канализационная труба из пластика может оставаться в шахте колодца.

Менее востребованные модели

Насос ручной поршневой характеризуется высокой производительностью, поэтому, широко представлен в заводском и любительском исполнении. Однако существуют другие модели, которые имеют меньшую продуктивность, но более интересную конструкцию и принцип действия.

Одной из таких моделей можно назвать насос из велосипеда. Принцип работы ручного насоса в этом случае основан на действии центробежной силы, движение штока обеспечивается при кручении педалей.

Не менее интересными являются следующие варианты:

  • Модель из дерева с гибким штоком.
  • Устройства мембранного типа.
  • Сооружение, в котором используется гильза и колесо.
  • Для промышленного сектора заводы-изготовители насосного оборудования выпускают модели, в основе которых лежит крыльчатка.

Ручной насос для воды можно назвать отличным помощником в ситуации, когда постоянно или периодически отсутствует подключение к электричеству. Даже при аварии на силовых линиях такое устройство позволит без особых проблем накачать несколько ведер воды. для изготовления ручного самодельного насоса для воды не нужно покупать дорогостоящие детали, чаще всего нужный материал имеется в хозяйстве каждого домашнего мастера.

Перед тем как принять решение о самостоятельном изготовлении ручного водяного насоса необходимо изучить практические руководства. В этом случае можно избежать различных неприятностей в процессе сборки, установки и эксплуатации самодельного оборудования.

Ручной насос для перекачки воды из скважины и его виды

Альтернативой электрическому перекачивающему агрегату может стать ручной насос для воды из скважины. Чтобы такой насос начал работать, потребуется приложить определенные усилия, поэтому кому-то такой вариант может показаться неудобным. Тем не менее, в ряде случаев целесообразно использование именно ручных моделей, поэтому следует подробнее рассмотреть устройство, принцип работы и сферу применения агрегатов данного типа.

Использование ручных насосов

Ручные насосы для перекачки воды не нуждаются в электричестве, поэтому могут служить для замены основного оборудования системы водоснабжения на случай долгосрочного отключения электроснабжения, что особенно актуально для некоторых загородных территорий.

Установка дорогостоящей модели на даче, куда вы выбираетесь лишь время от времени, экономически нецелесообразно. Электрические насосы стоят дороже, требуют обслуживания и чаще выходят из строя из-за более сложной конструкции, а получить с помощь ручной техники необходимое количество воды, приехав на выходные, будет несложно. При редких визитах за город существует и еще один нюанс – с участка, на котором владельцы появляются не часто, технику могут попросту украсть. Утащить же даже находящийся без надзора ручной насос достаточно сложно.

На заметку: Ручной насос для подъема воды из скважины имеет производительность порядка 40 литров в минуту.

Также, ручной водяной насос устанавливается и в тех случаях, когда подведение к источнику электропитания технически невозможно или сложно.

Преимущества и недостатки ручных насосов

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

На фото ручной скважинный насос

Ручной водяной насос для скважины при сравнении с электрическими моделями имеет следующие преимущества:

  • невысокая цена,
  • простота конструкции, которая обеспечивает долговечность, износостойкость и минимальную вероятность поломок,
  • автономная работа,
  • нетребовательность агрегатов к месту установки.

Кроме всего прочего, ручные водяные насосы для дачи легко устанавливать и ремонтировать, эти работы можно выполнить самому, нет нужды вызывать и оплачивать услуги специалистов.

Недостатки эксплуатации ручных насосов связаны с низким уровнем комфорта, который способны обеспечить такие модели:

  • необходимость работать физически для того, чтобы агрегат подавал воду из скважины,
  • невозможность непрерывного и постоянного водоснабжения.

Подробная информация о том, что собой представляет артезианский колодец (скважина), есть у нас на сайте.

Многие предпочитают делать дачный душ своими руками. Если у вас есть такая идея, то вам могут быть полезны наши советы.

Виды насосов

Отличия в конструкции различных типов моделей данной категории являются причиной значительной разницы в эксплуатационных возможностях.

Крыльчатые насосы

Крыльчатый ручной насос для колодца – это агрегат, работающий по принципу самовсасывания. Устройство таких моделей включает в себя следующие элементы:

  • всасывающий узел,
  • вал,
  • рычаг для приложения усилий,
  • крыло,
  • клапаны.

От повреждений механизм насоса защищается корпусом.

Крыльчатый насос РК-2

Работают такие устройства довольно просто: при нажатии на рычаг крыло начинает вращаться и приводит в рабочее состояние всасывающий узел.

Насосы этого типа используются для перекачивания воды без примесей нерастворимых твердых частиц, масел, нефтепродуктов и химически активных веществ.

Штанговые модели насосов

Преимуществом изделий этого типа является возможность подъема воды с глубины до 30 метров. Они похожи на поршневые насосы, но отличаются от них формой поршня – его окончание у штанговых моделей вытянуто. Это позволяет использовать модели в вертикальных прямых шахтах, но снижает износостойкость агрегатов – появляется вероятность обрыва этого вытянутого окончания, называемого также штангой. Качества и характеристики моделей во многом зависят от материала, из которого изготавливаются узлы конструкции. При приобретении следует учитывать, что техника этого типа достаточно громоздка и не может использоваться на поверхностях с уклоном.

Конструкция данных механизмов почти такая же, как и у поршневых модификаций. Отличие заключается в наличии удлиненного цилиндра и штанги (сочлененных при помощи шарнира штоков). Используются насосы данного типа в прямых вертикальных шахтах. Возможность подъема насосом жидкости с большой глубины обусловлена большой длиной цилиндра, которая позволяет создавать в камере мощное разрежение. Вакуум способствует интенсивному всасыванию воды.

Схема устройства штангового насоса

К недостаткам можно отнести их большие габаритные размеры и риск обрыва штанг в процессе работы. Кроме того, как было сказано выше, существуют ограничения по рельефу — не рекомендуется устанавливать штанговые ручные насосы для откачки воды на склонах.

Поршневые ручные насосы

Особенность поршневого насоса – создание при работе на выходе определенного давления. Конструкция представляет собой поршень, перемещающийся внутри цилиндра. В некоторых случаях подобная техника может применяться для подачи жидкости в системы насосов, неспособных работать по принципу самовсасывания. Технические характеристики изделий этого типа не позволяют использовать их для артезианских скважин, однако они вполне могут поднимать на поверхность подземные воды из менее глубоко расположенных слоев.

Принцип действия поршневого насоса для воды

Последовательность работы агрегатов данного типа:

  1. При опускании рычага поршень двигается вверх, в камере создается разрежение.
  2. За счет образования вакуума вода поднимается через открывающийся дисковый клапан.
  3. При движении рычага снизу вверх поршень перемещается вниз. В этот момент закрывается донный клапан, не позволяющий воде двигаться в обратном направлении, жидкость перемещается в часть цилиндра, располагающуюся над поршнем.
  4. При повторном опускании рычага порция жидкости сливается через патрубок.

Мембранные насосы

Мембранные ручные скважинные насосы для воды имеют оригинальную конструкцию – клапаны в них выполнены в виде перекатывающихся шаров. В процессе работы происходит их самоочищение, поэтому мембранные агрегаты можно использовать для подъема и транспортировки воды с примесями. В этом случае нерастворимые включения не будут вызывать заклинивания техники. Если в воде источника есть песок или ил, можно установить мембранный ручной водяной насос своими руками.

Ручной мембранный (диафрагменный) насос

Шиберные насосы

Могут перекачивать как воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших емкостей.

Шиберный насос

А о том, какой может быть насос электрический для воды, читайте в отдельной статье. Описание моделей в зависимости от предназначения.

Какими характеристиками и преимуществами обладает погружной насос Ручеек, мы рассказали на нашем сайте в другом материале.

Ручной насос часто используется с абиссинским колодцем. О том, как сделать такой колодец самому, читайте на этой странице.

Особенности выбора насоса

Критериями оценки, когда вы выбираете ручной насос для колодца или скважины, будут основные параметры конкретного объекта.

Глубина подъема

Принято разделять все перекачивающие ручные насосы на две категории – способные обеспечить подъем с глубины до 6 и до 30 метров. Ко второй категории относятся только штанговые модели, к первой – все остальные.

Диаметр скважины

При диаметре 4 дюйма можно использовать любые ручные насосы для воды, если диаметр меньше, при выбор определяется индивидуальными характеристиками моделей, указанные в технической документации.

Ручной насос для колодца

Качество воды

При высокой степени загрязнения оптимальным вариантом являются мембранные агрегаты, в остальных случаях пригодность модели для работы с конкретным источником определяется индивидуально.

Вес и габариты

Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.

Режим эксплуатации

Для периодического сезонного применения можно выбрать более дешевые изделия с корпусом из пластика. Для круглогодичного применения лучше предпочесть металлические модели.

Функциональность

Важно заблаговременно решить, будет ли ручной насос для воды из колодца работать вместе с другими элементами системы водоснабжения или будет полностью автономным.

Декоративность

Декоративные модели стоят дороже более простых изделий, однако многие пользователи готовы на увеличение цены ради возможности украсить участок. Отлично смотрятся агрегаты с литыми чугунными корпусами и рычагами.

Как работает колонка показано на видео.

Ссылка на основную публикацию
Adblock
detector
