Солнечный коллектор для воды

Солнечные коллекторы для нагрева воды: отзывы, виды и примеры

Солнечные коллекторы для нагрева воды – это наиболее распространенный вариант использования гелиоустановок на бытовом уровне среди домовладельцев в разных странах мира.

Солнечный коллектор – это техническое устройство, предназначенное для преобразования энергии солнца в тепловую энергию. Тепло накапливается во внутреннем пространстве прибора и передается теплоносителю, циркулирующему в системе отопления или горячего водоснабжения.

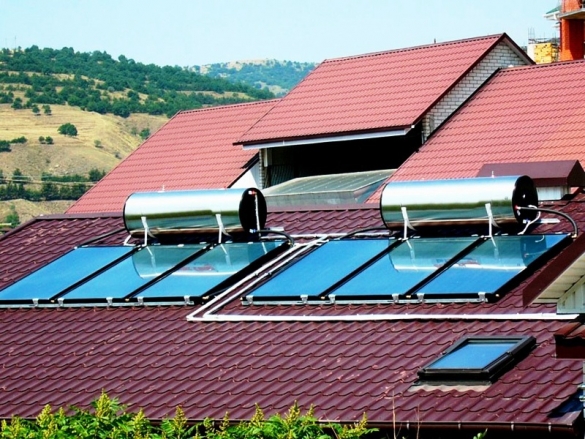

Размещение солнечного коллектора на крыше пристроенного гаража

Солнечные коллекторы для нагрева воды зимой

В нашей стране по объективным и субъективным причинам гелиоустановки распространены не так широко, как в странах Европы и в Америке.

Одной из причин, является то, что на большей части территории России зима длиться достаточно долго, и по мнению потенциальных пользователей, экономический эффект от использования гелио установок в это время минимален. К тому же выпавший снег снижает КПД солнечных аппаратов, а град может повредить их.

Тем не менее, солнечные коллекторы востребованы на рынке энергетического оборудования и причин тут несколько, а именно:

  1. В результате использования владелец получает абсолютно бесплатно тепловую энергию, которую может использовать по своему разумению.
  2. Процесс преобразования энергии экологически безопасен для окружающего мира и живых организмов (люди, животные и т.д.).
  3. Энергия солнца неисчерпаема и возобновляема.

Недостатки тоже конечно есть у подобных устройств и наиболее важным из них является высокая стоимость оборудования, а также зависимость производительности (КПД) агрегатов от внешних факторов. Внешними факторами являются погодные условия и возможность периодического обслуживания агрегатов (очистка от грязи и снега, ревизия мест соединений комплектующих и т.д.).

Вакуумные модели способны довести воду до кипения даже в сильный мороз

Разные виды солнечных коллекторов, а среди потребителей наибольшей популярностью пользуются плоские и вакуумные модели, по разному себя ведут в зимний период, что обусловлено их конструкцией, а именно:

  • Плоские модели в наибольшей степени подвержены воздействию внешних факторов (снег, низкая температура и сильный ветер, град) и требуют большего ухода.
  • Вакуумные – наиболее оптимальны при использовании зимой, что обусловлено их конструкцией, к тому же они достаточно прочны, т.к. изготавливаются из высокопрочных материалов.

Виды солнечных коллекторов

Как уже было написано выше, наибольшей популярностью среди пользователей пользуются два вида, коллекторов, это плоские и вакуумные – рассмотрим оба варианта этих устройств.

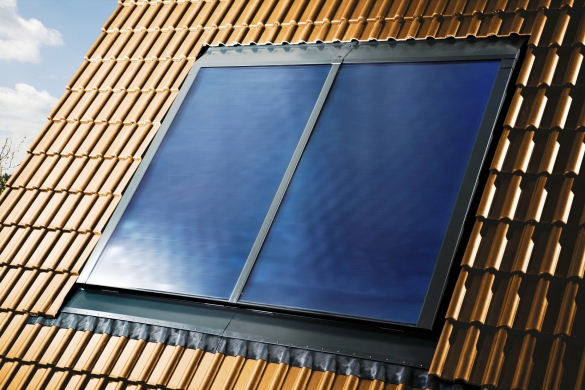

Плоские коллекторы

Основой плоских моделей являются трубки (медные, пластиковые) помещенные в герметичный короб, с наружной стороны которого размещено прозрачное покрытие, а во внутреннее — абсорбер, материал, способные поглощать солнечное тепло.

Конструкция плоского гелио коллектора приведена на ниже следующем рисунке:

Корпус плоского коллектора делается герметичным, дабы исключить потери тепла, а его нижняя часть утепляется, для чего используется теплоизоляция (полистирол, пенопласт, минеральная вата).

В качестве защитного покрытия, как правило, используется закаленное стекло.

Абсорбер покрыт черной краской или специальным покрытием, что позволяет увеличить КПД агрегата.

При использовании зимой, данная конструкция наименее эффективна, т.к. на защитном покрытии скапливается снег, который необходимо счищать, а сильный ветер и мороз могут «забрать» большую часть накопленного тепла.

КПД плоского гелио коллектора, при его использовании зимой, в несколько раз ниже, чем при использовании в теплое время года.

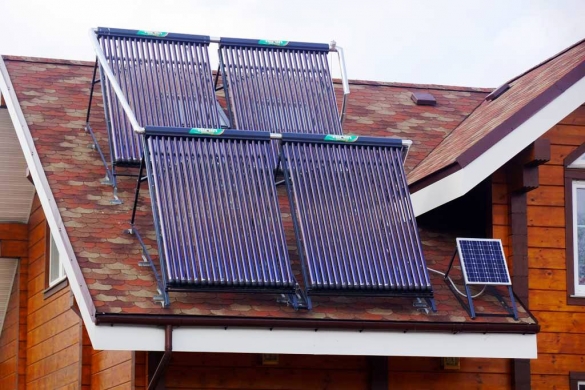

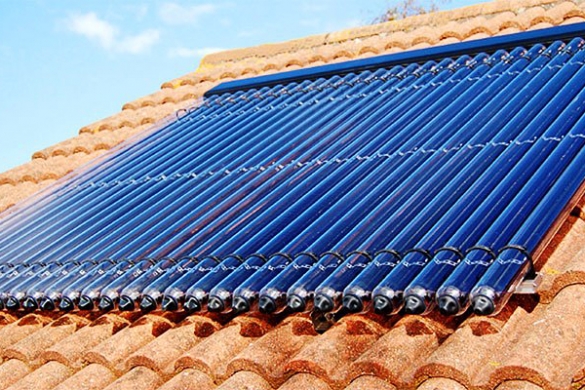

Вакуумные коллекторы

Основным элементом вакуумных моделей, является вакуумная трубка, конструкция которой представлена на ниже следующем рисунке:

Наружная стеклянная трубка выполнена из прозрачного стекла, а внутренняя покрыта слоем абсорбера. Между трубками – вакуум, что позволяет сохранять до 95% тепловой энергии полученной от солнца.

При использовании зимой, данная конструкция наиболее эффективна, т.к. снег не скапливается на поверхности трубок (за исключением случаев, когда образуется изморозь), а благодаря вакуумной прослойке, тепло внутри трубок сохраняется даже в сильный мороз.

Конструкция вакуумного солнечного коллектора приведена ниже:

Средние цены за комплект

В зависимости от вида, бренда и страны, в которой изготавливались те или иные модели (комплекты) гелио коллекторов, цены разняться достаточно сильно.

Вот некоторые из предложений, представленные на рынке подобного оборудования в ценах, по состоянию на III квартал 2019 года:

  1. Плоские гелио коллекторы.
МодельСтрана производительТехнические характеристикиСтоимость, рублей
Мощность, ВтПлощадь абсорбера, м 2Габаритные размеры, мм
ЯSolar-AirWРоссия15002,02065×1073×10529300
Galmet KSG REGAL 21Польша2,12033×1033×8332200
«СОКОЛ-ЭФФЕКТ-А»Россия15002,061093×2008×76,723900
МодельСтрана производительТехнические характеристикиСтоимость, рублей
Количество трубокПлощадь абсорбера, м 2Габаритные размеры, мм
ЯSolar VU-20Россия201,7281980×1710×13036700
ES 20R-1Россия202,6412020×1820×15050700
ЯSolar VU-30Россия302,5921980×2530×15357500
МодельТехнические характеристикиСтоимость, рублей
НазначениеОбъем бака накопителя, лКоличество контуровКоличество коллекторов в комплекте
ЯSolar-150-Mono-1ГВС1501178700
ЯSolar-300-Mono-3ГВС30013134000
ЯSolar-1000-Duo-10Отопление и ГВС1000210389500

Солнечные коллекторы для нагрева воды в бассейне

Использование солнечных коллекторов для подогрева воды в бассейне позволяет не только экономить денежные средства, в сравнении с вариантами использования традиционных источников тепла, но и позволяет обеспечивать подогрев воды в автоматическом режиме.

Для нагрева воды в бассейне нет необходимости приобретения вакуумных моделей, а вполне достаточно коллекторов плоской конструкции. Это обусловлено тем, что температура воды в бассейне достаточно низкая, и нет необходимости доводить ее до кипения.

Циркуляцию воды обеспечивает циркуляционный насос, а процесс подогрева осуществляется все светлое время суток.

Для данного вида использования применяются коллекторы двух типов, как-то:

  1. Открытой конструкции – когда шланги, по которым циркулирует вода скручены в улитку и закреплены на подложке. Наружная поверхность в этом случае остается открытой.
  2. Стандартной, закрытой конструкции.

Использование плоских коллекторов закрытого типа для подогрева воды в бассейне

В первом случае стоимость конструкции значительно ниже, но и КПД использования также более низкий, чем при использовании моделей закрытого типа.

С вариантом использования готового комплекта гелио системы открытого типа, для подогрева воды в бассейне, можно ознакомиться в следующем видео сюжете:

Как сделать своими руками

При наличии свободного времени и умении работать с ручным инструментом, плоский солнечный коллектор можно изготовить самостоятельно, для это потребуются:

  • шланг для воды темного цвета(черного);
  • циркуляционный насос, оснащенный электрическим двигателем с рабочим напряжением 220,0 Вольт;
  • фасонная арматура (для подключения к насосу и бассейну);
  • какой-либо материал, имеющийся в наличии, из которого можно изготовить подложку или ящик –короб, служащий для размещения шланга, скрученного в улитку.

При наличии пиломатериалов (обрезная доска, фанера, листы OSB) из них делается ящик, внутренняя поверхность которого окрашивается в черный цвет.

Во внутренне пространство укладывается шланг в виде спирали, при этом для его закрепления могут быть использованы хомуты или клипсы, предназначенные для водопроводных труб.

В боковых стенках прорезаются отверстия, через которые выводятся концы шланга.

Один конец подключается к циркуляционному насосу, а второй выводиться в бассейн.

Для обеспечения нагрева воды в заданном диапазоне в автоматическом режиме, в цепь питания двигателя циркуляционного насоса можно установить пускатель, во вторичную цепь которого следует включить датчик температуры. Сам датчик следует разместить в бассейне.

Отзывы об использовании

В сети интернет можно найти отзывы пользователей успешно использующих коллекторы для отопления и нагрева воды в своих домовладениях.

Вот некоторые из них:

  • Пользователь «MOBILEUA» (Украина).

Использую гелиосистему «Атмосфера» в состав которой входит солнечный коллектор СВК-Nano-30. Работой установки доволен, рекомендую к использованию. Основной недостаток – высокая стоимость.

  • Пользователь Алексей (Россия, г. Ростов-на-Дону).

Использую солнечная водонагревательную систему с солнечными коллекторами ЯSolar-AirW для подогрева воды в бассейне. В целом доволен, дети довольны.

  • Станислав (Россия, Ярославская область).

В прошлом году смонтировал на даче систему отопления и горячего водоснабжения с использованием вакуумных солнечных коллекторов. Агрегаты в полном объеме обеспечивают дачный домик отоплением в весенне-осенний период, а также горячим водоснабжением. Гелиосистема создана на основе вакуумных коллекторов марки «ЯSolar VU-20».

  • Сергей (Украина, Одесса).

Использую в своем хозяйстве плоские и вакуумные коллекторы. По опыту могу сказать, что плоских агрегатов вполне достаточно для ГВС летом, а для отопления зимой лучше использовать вакуумные аналоги. В прошлом году плоский коллектор был поврежден градом, а вакуумный выдержал удар стихии. Все коллекторы у меня немецкого производства марки VMtec.

  • Андрей (Россия, Новороссийск).

Для подогрева воды в бассейне использовал вакуумный коллектор марки «ЯSolar VU-30». Не могу сказать, что удалось быстро нагреть воду (объем бассейна 90 м 3 ), да и погода была пасмурная, тем не менее за неделю работы температура воды повысилась на 7 °С (с 15 до 22 °С). В дальнейшем коллектор успешно поддерживал температуру весь сезон — с апреля по октябрь.

Солнечные коллекторы для нагрева воды и отопления

  • Бойлеры косвенного нагрева
    • Бак-аккумулятор и бойлер серии ALFA
    • Бойлер серии Comfort и Comfort Plus
    • Бойлер серии Delta
    • Бойлер серии Omega и Omega Plus
    • Бойлер серии Omicron и Omicron Plus
    • Бак-аккумулятор серии PS
    • Бойлер серии Sigma
    • Бойлер серии Standart
  • Солнечные коллекторы для нагрева воды и отопления
    • Сплит-система «Стандарт»
    • Сплит-система «Элит»
    • «Панель»
    • Система под давлением «Универсал»
    • Система без давления «Дача»
    • Сокол-Эффект
    • Теплоноситель
  • Дизайн-радиаторы отопления
    • Гидравлические дизайнерские радиаторы
    • Электрические дизайнерские радиаторы
  • Светильники
    • Домашнее освещение
    • Уличное освещение
  • Запасные части для ж/д транспорта
    • З/ч части для вагонов
    • З/ч для тормозных систем
    • З/ч для тягового состава
    • З/ч для цистерн
    • Междувагонные соединения

Солнечная сплит-система идеальное решение для обеспечения горячего водоснабжения и поддержки отопления в современных условиях, позволяющее существенно снизить постоянно увеличивающиеся расходы на традиционные источники тепла (газ, твердое и жидкое топливо, электроэнергия).

    • Круглогодичное использование (при температурах воздуха до -40°C).
    • Возможность использования на территориях имеющих среднее солнечное излучение (умеренный климат)
    • Можно использовать как самостоятельно, так и как дополнительную систему для нагрева в системах с комбинированным нагревом теплоносителей, что ощутимо снижает затраты на обогрев.

В состав сплит-систем класса «Элит» входят бойлеры первоклассного европейского качества, отвечающее мировым требованиям, изготовленные в Италии на прогрессивном производстве с использованием современных инновационных технологий.

Читайте также:  Какие трубы использовать для вентиляции в частном доме

    • Для одновременного решения нескольких задач (обеспечение ГВС, поддержка системы отопления, системы тёплого пола).
    • Могут аккумулировать тепло, полученное от одного до пяти источников одновременно, в зависимости от типа бойлера имеется возможность получать необходимый температурный режим в разных зонах бака, иметь резервный объем горячей воды в выделенной емкости, регулировать время получения горячей воды и решать многие другие задачи отопления и горячего водоснабжения.

Вакуумный солнечный коллектор Панель (модель SCH) входит в состав сплит-систем серии SH. Коллектор SCH осуществляет непосредственный нагрев теплоносителя контура теплообменника, передающего тепловую энергию теплоносителю основного объёма солнечной сплит-системы.

    • Высокая тепловая эффективность: эффективный способ передачи тепла в тепловой трубке (селективное покрытие, превосходно поглощающее тепло, в сочетании с вакуумной консервацией тепла).
    • Установка может нормально работать при температурах до -40°С
    • Каждая из трубок может работать самостоятельно, и вся установка может работать при повреждении отдельных трубок.

Вакуумный солнечный коллектор «Универсал» с тепловыми трубками технологии Heat Pipe. Система под давлением круглогодичного использования для горячего водоснабжения.

    • Наиболее весомое преимущество вакуумного солнечного водонагревателя с тепловой трубкой (Heat Pipe) – его способность работать при отрицательных температурах.
    • Возможность эксплуатации в любое время года.
    • Достаточно высока эффективность солнечного коллектора при низкой интенсивности солнечного излучения, а также при диффузионном излучении (отсутствии прямых солнечных лучей).

Система является накопительной и термосифонной – бак и трубки заполняются водой и составляют одну ёмкость. Особенностью данного коллектора является то, что он эксплуатируется только в теплое время года (при температуре окружающей среды до -5°, на зимний период воду из системы (из бака и непосредственно из трубок) необходимо сливать.

    • Высокая эффективность, так как система осуществляет прямой нагрев воды.
    • Легкий монтаж.
    • Быстрая окупаемость за 1-2 сезона эксплуатации.

Используется как основной или дополнительный источник тепловой энергии в системах сезонного или круглогодичного теплоснабжения (нагрев воды в бытовых целях и поддержание отопления) с естественной или принудительной циркуляцией теплоносителя на объектах жилого, коммунально-бытового и производственного назначения.

    • высокоселективное поглощающее покрытие;
    • сверхпрозрачное (94%) узорчатое закаленное стекло с антибликовым покрытием, обладающее свойством самоочищения;
    • легкость и удобство монтажа.

Antifrogen® SOL HT был разработан специально для использования в качестве теплоносителя в солнечных системах. Продукт физиологически безвреден, используется в солнечных системах отопления и водоснабжения, особенно тех, которые работают при повышенных температурах.

    • Рецептура на основе высокомолекулярных гликолей. Содержит антикоррозионные добавки.
    • Температуры применения: от -23ºС до +200ºС
    • Применяется в любых солнечных коллекторах.

Особенности эксплуатации солнечного коллектора в Подмосковье. Личный опыт

Идеи о том, как сэкономить, но при этом иметь все блага цивилизации на приусадебном участке без централизованного электро- и водообеспечения, не дают «самоделкиным» покоя. Но зачастую, когда речь заходит об инженерном оборудовании, работающем на «зелёной» энергии, то застройщики от него отмахиваются. Мол, всё это не подходит для наших широт и суровых природных условий с коротким летом, частыми дождями и небольшим количеством по-настоящему жарких дней. Однако опыт пользователей FORUMHOUSE говорит об обратном.

Из этой статьи вы узнаете:

Как своими руками собрать недорогой гелиоколлектор.

Есть ли экономическая выгода от солнечного коллектора, установленного в Подмосковье.

Как своими руками собрать бюджетный солнечный коллектор

Если за границей солнечные батареи, а также гелиоколлекторы давно стали привычным оборудованием инженерной системы загородного дома, то у нас это всё ещё экзотика. Сказывается высокая цена на фирменные установки, а также скепсис домовладельцев, которые не хотят вкладывать деньги в дорогую «игрушку».

Именно желание сэкономить и при этом получить на даче источник горячей воды для летнего душа натолкнуло пользователя портала с ником izhur на мысль: а почему бы не попробовать сделать гелиоколлектор самостоятельно. А заодно – на практике проверить, будет ли толк от этой системы в средней полосе России (Подмосковье).

Думаю, что мысль использовать энергию солнца для нагрева воды приходила не только мне. Но покупать дорогой гелиоколлектор «от фирмы» для эксплуатации на даче мне не хотелось. Тем более, распространено мнение, что толку от него в нашем климате мало. Поэтому я решил засучить рукава и сделать солнечный коллектор самостоятельно и заодно проверить эффективность его работы. Тем более, что старый «народный» летний душ, изготовленный на базе двух полиэтиленовых баков, честно прослужив 4 года, пришёл в негодность.

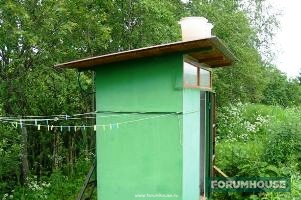

Чтобы сравнить «было» и «стало», вначале расскажем о старой системе. Летний душ пользователя представлял собой два бака по 40 литров каждый, установленных на крыше «помывочного домика». Первый бак – для горячей воды, второй – для холодной. Вода накачивалась в ёмкости из колодца при помощи электрического насоса. Уровень жидкости контролировался «на глаз».

Душ работал так: вода в первом баке нагревалась электрическим нагревателем и подавалась через обычный садовый шланг к смесителю. Если вода перегревалась (даже при наличии терморегулятора), к ней подмешивалась холодная вода из второго бака, которая также поступала к смесителю через садовый шлаг. Но за четыре года активной эксплуатации баки, под влиянием УФ излучения, потрескались и пришли в негодность.

Можно сказать, всё, что не делается — к лучшему. Наступил черёд модернизации системы. Я сделал плоский алюминиевый гелиоколлектор, с поликарбонатным покрытием, площадью 2 кв. м. Мощность установки примерно 1.5 кВт. Вес – 7 кг.

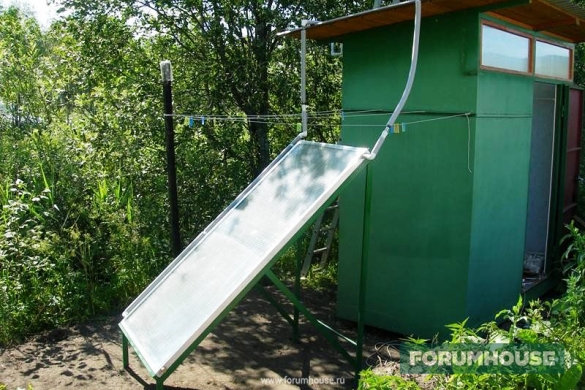

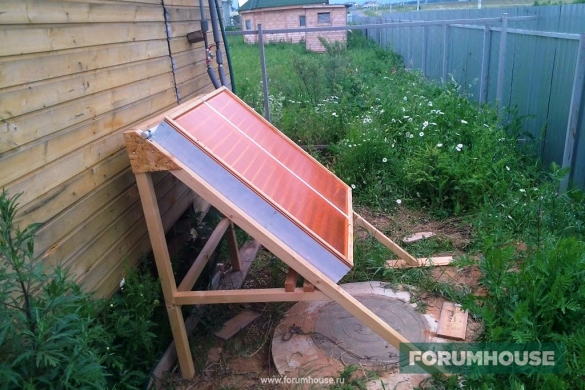

Пользователь остановился на этой конструкции (плоский гелиоколлектор), т.к. второй тип солнечного коллектора — т.н. «вакуумник», хотя и имеет больший КПД, более дорогой и сложный для изготовления в домашней мастерской.

Кстати, большая часть гелиоколлекторов для домашнего использования, даже промышленного изготовления, имеют площадь до 2 кв. м. Опыт показал, что такие системы проще изготовить и смонтировать даже в одиночку. Мощность системы (при необходимости) наращивается путём объединения нескольких солнечных коллекторов в одну группу.

После тщательного изучения FORUMHOUSE пользователь остановился на плоском варианте гелиоколлектора. Для этого потребовалось освоить пайку алюминиевых трубок твёрдым припоем. Стоимость трубок составила около 450 руб. Также гелиоколлекторы собирают на базе полипропиленовых труб, трубок из меди или гофрированной нержавейки.

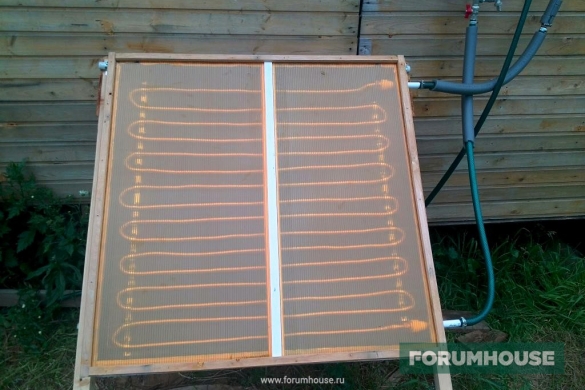

Я сделал гелиоколлектор из нержавеющей гофрированной «пятнадцатой» трубы. Её цена – 78 руб. за 1 погонный метр. Площадь коллектора – около 1 кв. м. Вода поступает в бочку на 160 литров, утеплённую пенофолом толщиной в 1 см. Перепад высоты точки забора воды и входа в коллектор — 2 метра. Себестоимость всей системы – менее 1500 руб.

«Поколдовав» с точкой сброса воды (перенеся её из верхней в нижнюю треть гелиоколлектора), пользователь добился естественного и более комфортного перемешивания слоёв холодной и горячей воды. К вечеру вода в бочке, смешавшись, нагревается до рабочей температуры в 40-45 °C. В пасмурные дни – до 30-35 °C.

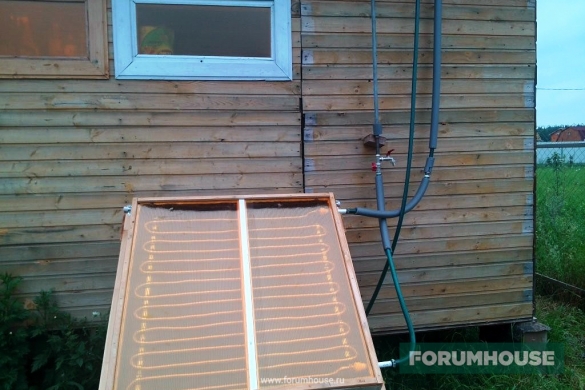

Кроме этого, есть вариант солнечного коллектора, когда в листе ЭППС вольфрамовой нитью, согнутой в виде буквы «П», присоединённой к трансформатору т.н. электрическим терморезаком, «фрезеруются» канавки в виде змейки. В корпус гелиоколлектора врезаются штуцеры для подводящей и отводящей воду магистрали. Далее на лист экструзионного пенополистирола, на «жидкие гвозди», наклеивается тонкий оцинкованный железный лист или лист алюминия. Затем металл красится в чёрный цвет, и бюджетный и вполне работоспособный вариант гелиоколлектора практически готов. Остаётся только установить его, присоединить магистрали к подводящему баку (ёмкости, где находится холодная вода), накопительному (хорошо утепленному) баку для аккумулирования нагретой воды и заполнить систему водой.

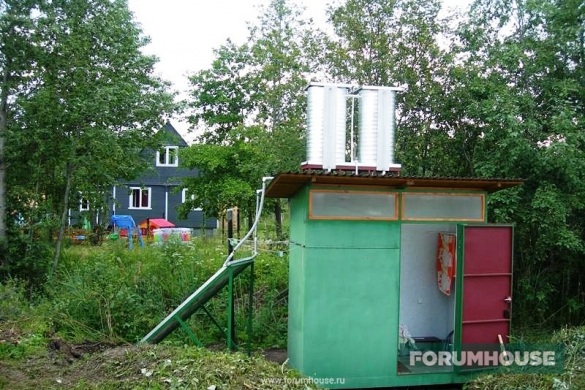

Возвращаемся в гелиоколлектору izhur. В качестве ёмкостей для воды пользователь приобрёл две полиэтиленовые бочки по 160 литров, по цене 700 руб. за каждую (здесь и далее цены указаны за 2012-2013 годы). Бочки обвязываются при помощи полипропиленовых труб. Такие трубы проще монтировать (паять специальным паяльником) и, в отличие от металлопластиковых, в местах соединений (в фитингах) сохраняется одинаковое сечение.

Процесс монтажа солнечного коллектора наглядно демонстрируют следующие фотографии. Из профильной трубы сваривается рама под гелиоколлектор. Угол наклона рамы 45 градусов. Коллектор ориентируется строго на юг.

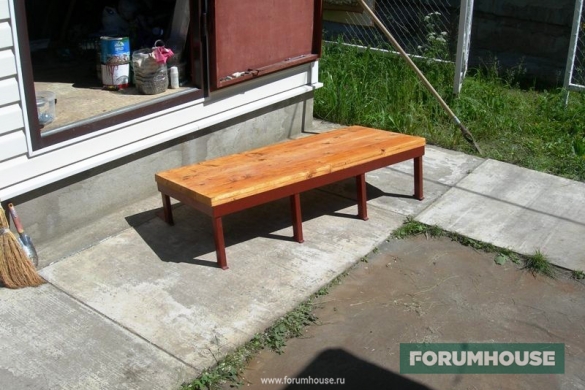

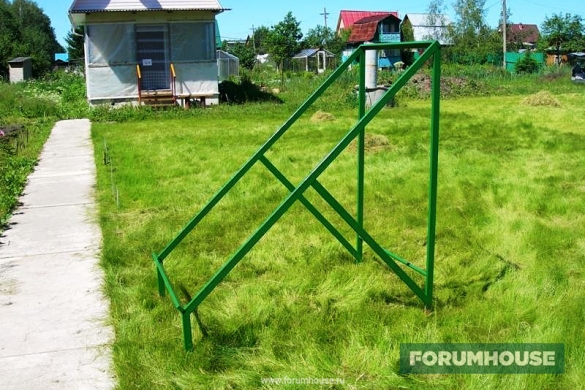

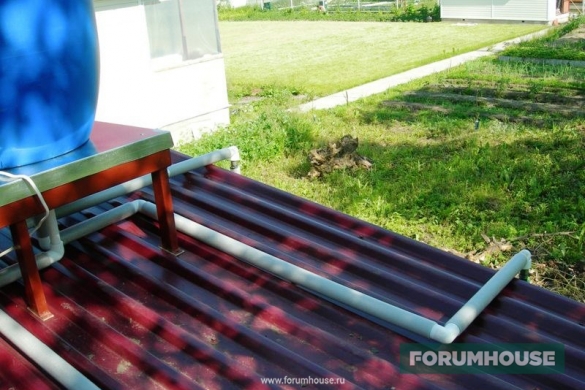

Делается рама и подставка под бочки.

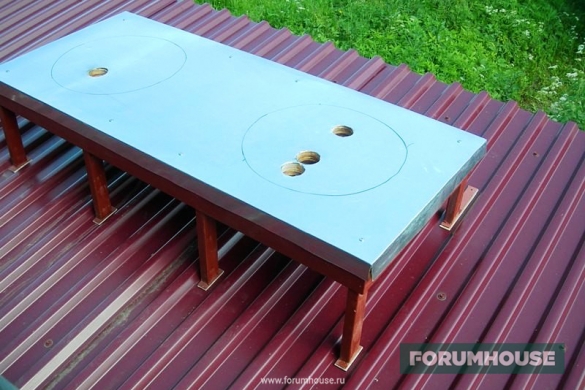

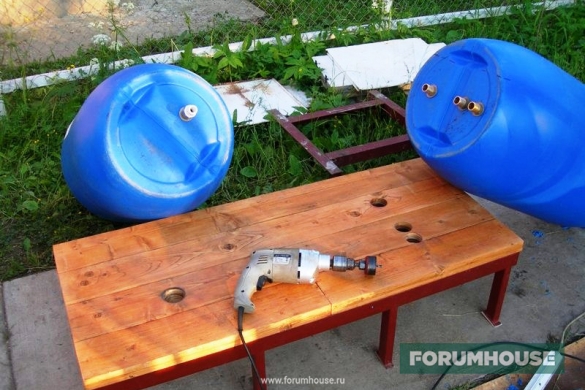

В подставке высверливаются отверстия для труб.

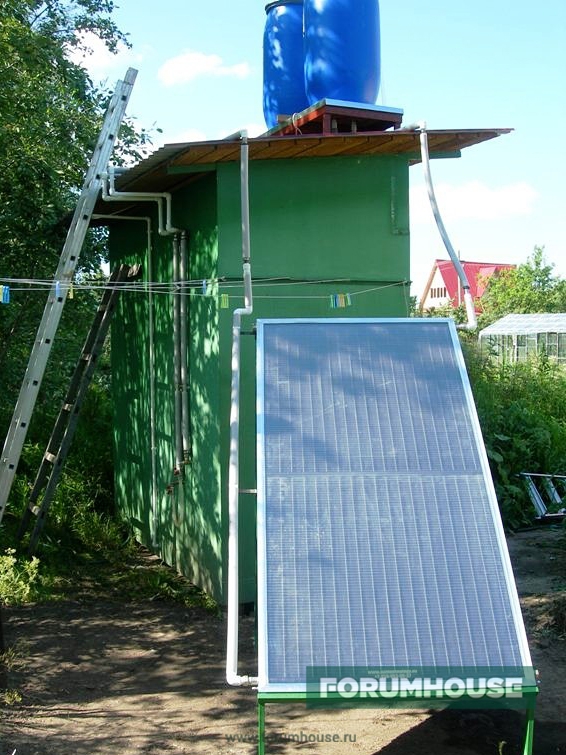

Подставка монтируется на крыше летнего душа.

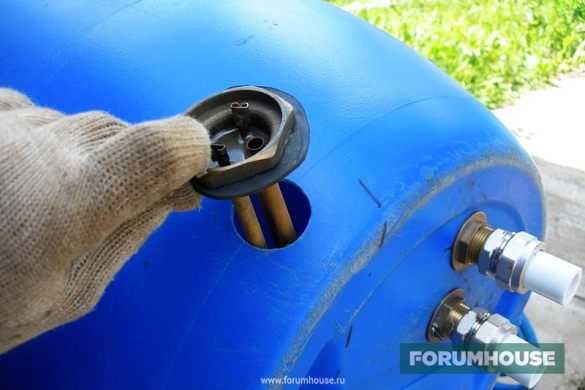

В бочку (для горячей воды) врезается ТЭН.

Если посмотреть на дно бочки, то видно 3 выхода. 2 выхода нужны для подключения магистрали от гелиоколлектора, а 3-й вывод идёт в смеситель на лейку душа. Все соединения труб – «американки». Так проще, прямо на месте, прикрутить/открутить трубы и собрать систему. Все трубы дополнительно утеплены.

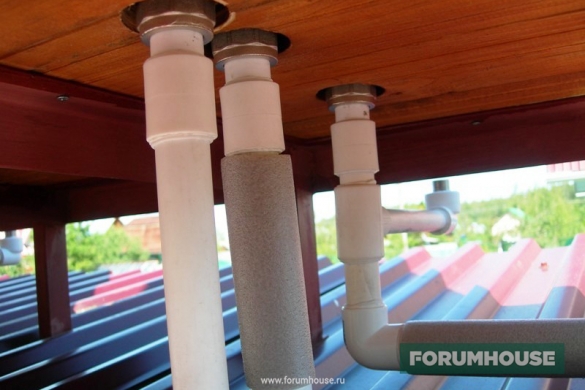

От бочек с горячей и холодной водой к смесителю идут шланги (обычные садовые, одетые в утеплитель из вспененного полиэтилена – «шубку», закреплённые на штуцерах при помощи хомутов). Перед смесителем оба шланга соединяются шунтом с шаровым краном.

Это сделано для удобства. Например, израсходовав в баке всю горячую воду, пользователь на шунте открывает шаровый кран, и уровень воды в бочках выравнивается, а при подаче воды из шланга обе бочки одинаково заполняются водой.

Далее кран перекрывается, и гелиоколлектор функционирует по следующему принципу: холодная вода поступает в нижний патрубок коллектора, нагревается, поднимается и через верхний патрубок поступает в накопительную бочку.

Также пользователь организовал забор воды только из верхних, более нагретых слоёв, т.к. горячая вода, попадая в бочку, устремляется вверх, а холодная остаётся внизу. Для этого на поплавке из куска пенопласта в бочке с горячей водой от дна поднимается гибкий гофрированный заливочный шланг от стиральной машины.

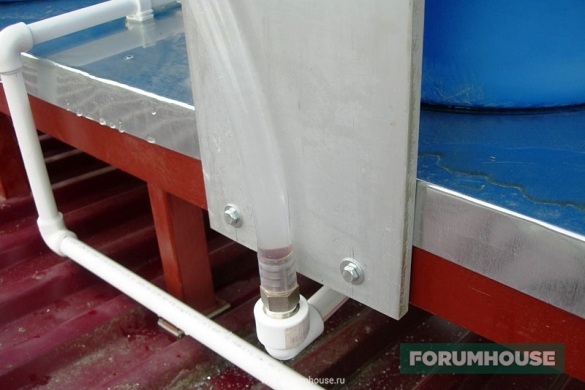

Для контроля уровня жидкости в систему врезана прозрачная трубка, в которой помещен черный поплавок.

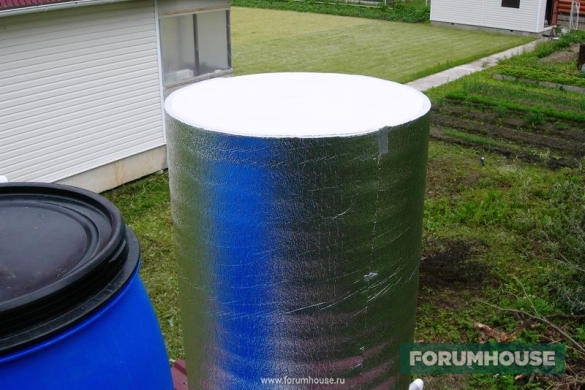

В завершении монтажа системы пользователь утеплил бочки пенофолом (два слоя по 5 мм каждый), а сверху бочки с горячей водой положил круг, вырезанный из ЭППС, толщиной 50 мм.

Бочка для холодной воды утеплена «за компанию», чтобы выдержать единый дизайн.

Такое утепление, конечно, недостаточное. Правильно: надо утеплить бочку минеральной ватой, толщиной около 100 мм, или пенопластом в 5 см.

Экономическая выгода от установки гелиоколлектора в Подмосковье

Испытания показали, что гелиоколлектор отлично работает даже в условиях Подмосковья. Система эксплуатируется следующим образом. С вечера баки заполняются водой, примерно 120-130 литров. Солнце начинает освещать гелиоколлектор в 8:30 утра (до этого на коллектор падает тень от дома). Часам к четырём солнечный коллектор затеняется деревом, которое впоследствии спилили.

Читайте также:  Как выбрать шатер для дачи

После 6 часов вечера лучи падают на гелиоколлектор по касательной, и КПД системы снижается.

В итоге: 120 литров холодной воды, залитой в систему из колодца (температура воды – около 8 °C) при температуре воздуха в 22-24 °C к трем часам дня нагревается до 45 °C. К пяти часам температура воды в баке поднимется до 52 °C.

В облачные дни при температуре воздуха 18-20 °C вода в бочке нагревалась до 35 °C, и это при недостаточном утеплении.

Я специально записывал данные электросчетчика. Если раньше, до использования солнечного коллектора мы на даче «нажигали» света в месяц около 300 кВт, то после установки – по 150 кВт. Если учесть, что у нас 1 кВт стоит 4 рубля, то экономия получается 600 руб. в месяц. При проживании с мая по октябрь, а это практически пять месяцев, экономия составила 3000 рублей.

По расчётам пользователя, гелиоколлектор, с учётом затрат на всю реконструкцию системы летнего душа, окупится за 2 года эксплуатации. Т.к. гелиоколлектор доказал свою эффективность, пользователь планирует сделать небольшой солнечный коллектор (площадью до 1 кв. м) для рукомойника в доме.

Подведя итог, скажу: солнечный коллектор – штука полезная и позволяет экономить на энергоносителях. Работает, нагревая воду весной, летом и ранней осенью. Система энергонезависима. Даже если вырубили электричество, вы не останетесь без горячей воды и душа. Солнечный коллектор не надо растапливать, как дровяную водогрейную колонку. Гелиоколлектор можно спокойно оставить на неделю, ничего не сломается и не выкипит, а приехав на дачу в пятницу, у вас уже нагрето 120-150 литров воды!

Добавим, что друг пользователя, как-то подсчитав, сколько в день незаметно «сжирает» его хорошо утеплённый электрический водонагреватель на 80 литров, задумался о том, как вписать в систему ГВС коттеджа гелиоколлектор и тем самым сэкономить.

Особенности эксплуатации солнечного коллектора в Подмосковье. Личный опыт

Идеи о том, как сэкономить, но при этом иметь все блага цивилизации на приусадебном участке без централизованного электро- и водообеспечения, не дают «самоделкиным» покоя. Но зачастую, когда речь заходит об инженерном оборудовании, работающем на «зелёной» энергии, то застройщики от него отмахиваются. Мол, всё это не подходит для наших широт и суровых природных условий с коротким летом, частыми дождями и небольшим количеством по-настоящему жарких дней. Однако опыт пользователей FORUMHOUSE говорит об обратном.

Из этой статьи вы узнаете:

Как своими руками собрать недорогой гелиоколлектор.

Есть ли экономическая выгода от солнечного коллектора, установленного в Подмосковье.

Как своими руками собрать бюджетный солнечный коллектор

Если за границей солнечные батареи, а также гелиоколлекторы давно стали привычным оборудованием инженерной системы загородного дома, то у нас это всё ещё экзотика. Сказывается высокая цена на фирменные установки, а также скепсис домовладельцев, которые не хотят вкладывать деньги в дорогую «игрушку».

Именно желание сэкономить и при этом получить на даче источник горячей воды для летнего душа натолкнуло пользователя портала с ником izhur на мысль: а почему бы не попробовать сделать гелиоколлектор самостоятельно. А заодно – на практике проверить, будет ли толк от этой системы в средней полосе России (Подмосковье).

Думаю, что мысль использовать энергию солнца для нагрева воды приходила не только мне. Но покупать дорогой гелиоколлектор «от фирмы» для эксплуатации на даче мне не хотелось. Тем более, распространено мнение, что толку от него в нашем климате мало. Поэтому я решил засучить рукава и сделать солнечный коллектор самостоятельно и заодно проверить эффективность его работы. Тем более, что старый «народный» летний душ, изготовленный на базе двух полиэтиленовых баков, честно прослужив 4 года, пришёл в негодность.

Чтобы сравнить «было» и «стало», вначале расскажем о старой системе. Летний душ пользователя представлял собой два бака по 40 литров каждый, установленных на крыше «помывочного домика». Первый бак – для горячей воды, второй – для холодной. Вода накачивалась в ёмкости из колодца при помощи электрического насоса. Уровень жидкости контролировался «на глаз».

Душ работал так: вода в первом баке нагревалась электрическим нагревателем и подавалась через обычный садовый шланг к смесителю. Если вода перегревалась (даже при наличии терморегулятора), к ней подмешивалась холодная вода из второго бака, которая также поступала к смесителю через садовый шлаг. Но за четыре года активной эксплуатации баки, под влиянием УФ излучения, потрескались и пришли в негодность.

Можно сказать, всё, что не делается — к лучшему. Наступил черёд модернизации системы. Я сделал плоский алюминиевый гелиоколлектор, с поликарбонатным покрытием, площадью 2 кв. м. Мощность установки примерно 1.5 кВт. Вес – 7 кг.

Пользователь остановился на этой конструкции (плоский гелиоколлектор), т.к. второй тип солнечного коллектора — т.н. «вакуумник», хотя и имеет больший КПД, более дорогой и сложный для изготовления в домашней мастерской.

Кстати, большая часть гелиоколлекторов для домашнего использования, даже промышленного изготовления, имеют площадь до 2 кв. м. Опыт показал, что такие системы проще изготовить и смонтировать даже в одиночку. Мощность системы (при необходимости) наращивается путём объединения нескольких солнечных коллекторов в одну группу.

После тщательного изучения FORUMHOUSE пользователь остановился на плоском варианте гелиоколлектора. Для этого потребовалось освоить пайку алюминиевых трубок твёрдым припоем. Стоимость трубок составила около 450 руб. Также гелиоколлекторы собирают на базе полипропиленовых труб, трубок из меди или гофрированной нержавейки.

Я сделал гелиоколлектор из нержавеющей гофрированной «пятнадцатой» трубы. Её цена – 78 руб. за 1 погонный метр. Площадь коллектора – около 1 кв. м. Вода поступает в бочку на 160 литров, утеплённую пенофолом толщиной в 1 см. Перепад высоты точки забора воды и входа в коллектор — 2 метра. Себестоимость всей системы – менее 1500 руб.

«Поколдовав» с точкой сброса воды (перенеся её из верхней в нижнюю треть гелиоколлектора), пользователь добился естественного и более комфортного перемешивания слоёв холодной и горячей воды. К вечеру вода в бочке, смешавшись, нагревается до рабочей температуры в 40-45 °C. В пасмурные дни – до 30-35 °C.

Кроме этого, есть вариант солнечного коллектора, когда в листе ЭППС вольфрамовой нитью, согнутой в виде буквы «П», присоединённой к трансформатору т.н. электрическим терморезаком, «фрезеруются» канавки в виде змейки. В корпус гелиоколлектора врезаются штуцеры для подводящей и отводящей воду магистрали. Далее на лист экструзионного пенополистирола, на «жидкие гвозди», наклеивается тонкий оцинкованный железный лист или лист алюминия. Затем металл красится в чёрный цвет, и бюджетный и вполне работоспособный вариант гелиоколлектора практически готов. Остаётся только установить его, присоединить магистрали к подводящему баку (ёмкости, где находится холодная вода), накопительному (хорошо утепленному) баку для аккумулирования нагретой воды и заполнить систему водой.

Возвращаемся в гелиоколлектору izhur. В качестве ёмкостей для воды пользователь приобрёл две полиэтиленовые бочки по 160 литров, по цене 700 руб. за каждую (здесь и далее цены указаны за 2012-2013 годы). Бочки обвязываются при помощи полипропиленовых труб. Такие трубы проще монтировать (паять специальным паяльником) и, в отличие от металлопластиковых, в местах соединений (в фитингах) сохраняется одинаковое сечение.

Процесс монтажа солнечного коллектора наглядно демонстрируют следующие фотографии. Из профильной трубы сваривается рама под гелиоколлектор. Угол наклона рамы 45 градусов. Коллектор ориентируется строго на юг.

Делается рама и подставка под бочки.

В подставке высверливаются отверстия для труб.

Подставка монтируется на крыше летнего душа.

В бочку (для горячей воды) врезается ТЭН.

Если посмотреть на дно бочки, то видно 3 выхода. 2 выхода нужны для подключения магистрали от гелиоколлектора, а 3-й вывод идёт в смеситель на лейку душа. Все соединения труб – «американки». Так проще, прямо на месте, прикрутить/открутить трубы и собрать систему. Все трубы дополнительно утеплены.

От бочек с горячей и холодной водой к смесителю идут шланги (обычные садовые, одетые в утеплитель из вспененного полиэтилена – «шубку», закреплённые на штуцерах при помощи хомутов). Перед смесителем оба шланга соединяются шунтом с шаровым краном.

Это сделано для удобства. Например, израсходовав в баке всю горячую воду, пользователь на шунте открывает шаровый кран, и уровень воды в бочках выравнивается, а при подаче воды из шланга обе бочки одинаково заполняются водой.

Далее кран перекрывается, и гелиоколлектор функционирует по следующему принципу: холодная вода поступает в нижний патрубок коллектора, нагревается, поднимается и через верхний патрубок поступает в накопительную бочку.

Также пользователь организовал забор воды только из верхних, более нагретых слоёв, т.к. горячая вода, попадая в бочку, устремляется вверх, а холодная остаётся внизу. Для этого на поплавке из куска пенопласта в бочке с горячей водой от дна поднимается гибкий гофрированный заливочный шланг от стиральной машины.

Для контроля уровня жидкости в систему врезана прозрачная трубка, в которой помещен черный поплавок.

В завершении монтажа системы пользователь утеплил бочки пенофолом (два слоя по 5 мм каждый), а сверху бочки с горячей водой положил круг, вырезанный из ЭППС, толщиной 50 мм.

Бочка для холодной воды утеплена «за компанию», чтобы выдержать единый дизайн.

Такое утепление, конечно, недостаточное. Правильно: надо утеплить бочку минеральной ватой, толщиной около 100 мм, или пенопластом в 5 см.

Экономическая выгода от установки гелиоколлектора в Подмосковье

Испытания показали, что гелиоколлектор отлично работает даже в условиях Подмосковья. Система эксплуатируется следующим образом. С вечера баки заполняются водой, примерно 120-130 литров. Солнце начинает освещать гелиоколлектор в 8:30 утра (до этого на коллектор падает тень от дома). Часам к четырём солнечный коллектор затеняется деревом, которое впоследствии спилили.

После 6 часов вечера лучи падают на гелиоколлектор по касательной, и КПД системы снижается.

Читайте также:  Как выбрать поликарбонат для теплицы

В итоге: 120 литров холодной воды, залитой в систему из колодца (температура воды – около 8 °C) при температуре воздуха в 22-24 °C к трем часам дня нагревается до 45 °C. К пяти часам температура воды в баке поднимется до 52 °C.

В облачные дни при температуре воздуха 18-20 °C вода в бочке нагревалась до 35 °C, и это при недостаточном утеплении.

Я специально записывал данные электросчетчика. Если раньше, до использования солнечного коллектора мы на даче «нажигали» света в месяц около 300 кВт, то после установки – по 150 кВт. Если учесть, что у нас 1 кВт стоит 4 рубля, то экономия получается 600 руб. в месяц. При проживании с мая по октябрь, а это практически пять месяцев, экономия составила 3000 рублей.

По расчётам пользователя, гелиоколлектор, с учётом затрат на всю реконструкцию системы летнего душа, окупится за 2 года эксплуатации. Т.к. гелиоколлектор доказал свою эффективность, пользователь планирует сделать небольшой солнечный коллектор (площадью до 1 кв. м) для рукомойника в доме.

Подведя итог, скажу: солнечный коллектор – штука полезная и позволяет экономить на энергоносителях. Работает, нагревая воду весной, летом и ранней осенью. Система энергонезависима. Даже если вырубили электричество, вы не останетесь без горячей воды и душа. Солнечный коллектор не надо растапливать, как дровяную водогрейную колонку. Гелиоколлектор можно спокойно оставить на неделю, ничего не сломается и не выкипит, а приехав на дачу в пятницу, у вас уже нагрето 120-150 литров воды!

Добавим, что друг пользователя, как-то подсчитав, сколько в день незаметно «сжирает» его хорошо утеплённый электрический водонагреватель на 80 литров, задумался о том, как вписать в систему ГВС коттеджа гелиоколлектор и тем самым сэкономить.

Солнечные коллекторы для частного дома. Перспективная технология для организации горячего водоснабжения и отопления

Солнце – источник неисчерпаемой бесплатной энергии, ресурсами которой может воспользоваться любой желающий.

Нашим подписчикам — скидки на товары для отопления и водоснабжения.

Комплект с плоскими солнечными коллекторами auroSTEP plus – оптимальное решение для загородного дома.

Трубчатый солнечный коллектор auroTHERM exclusiv обеспечивает максимальную эффективность поддержки системы отопления.

Плоские солнечные коллекторы auroTHERM и auroTHERM plus – отличное соотношение цены и эффективности.

Покупка гелиосистем у официального дилера имеет ряд преимуществ:

+ 7 (495) 369-37-99 (круглосуточно)

Постоянный рост цен на отопление и горячее водоснабжение заставляет многих из нас задуматься о способах экономии. Но можно ли не просто сократить расходы на электроэнергию, а свести их к нулю? Можно, если использовать энергию солнца. Солнечные коллекторы – это источник бесплатной и экологически чистой энергии.

Такие коллекторы, или, как их еще называют, гелиосистемы, предназначены для аккумулирования солнечной энергии для нагрева воды. Использование данной установки дает возможность дополнительного отопления в весенний и летний период. Иными словами, обладатели солнечных коллекторов получают горячую воду и тепло совершенно бесплатно.

Устройство и принцип работы

Простейший солнечный коллектор – это металлические пластины черного цвета, заключенные в корпус из стекла или пластика, которые обычно монтируются на крыше дома. В сущности, солнечный коллектор представляет собой миниатюрную теплицу, которая накапливает солнечную энергию. Эта энергия согревает воду, циркулирующую по трубам, скрытым под пластиной. Чем больше энергии передается теплоносителю, тем выше его эффективность. Но, хотя принцип работы для всех коллекторов один и тот же, их конструкция несколько различается в зависимости от типа коллектора и сферы его применения.

Неиспользованная остывшая вода из резервуара постепенно опускается вниз, освобождая место нагретой воде из коллектора. Холодная вода попадает в теплообменник, где нагревается и вновь поступает в резервуар. На практике это означает, что вода в накопительной емкости всегда остается горячей – в ясные солнечные дни ее температура может доходить до 70 o С.

Типы и характеристики бытовых коллекторов для нагрева воды и отопления

Описанная схема работы коллектора очень упрощена, на деле же гелиосистемы несколько сложнее. Существует несколько типов солнечных коллекторов со своими конструктивными особенностями.

Плоские высокоселективные

Плоский коллектор – один из самых распространенных типов. Их преимущество состоит в невысокой цене, однако в сравнении с другими моделями они теряют больше тепла. Плоские солнечные коллекторы состоят из плоскостного поглотителя, прозрачного стеклянного покрытия, теплоизоляции с оборотной стороны и рамы, которая в основном делается из алюминия или стали.

Плоскостной поглотитель – это выкрашенный в темной цвет металлический лист, соединенный с теплопроводящими трубами. Слой поглотителя аккумулирует солнечные лучи и трансформирует солнечную энергию в тепловую, которая затем передается жидкости-теплоносителю (смеси воды и гликоля). Эта жидкость «направляет» тепло в солнечный аккумулятор. Стеклянное покрытие коллектора защищает поглотитель от воздействия окружающей среды и снижает потери тепла, создавая парниковый эффект. Эту же функцию выполняет и теплоизоляция из минерального волокна.

Вакуумные трубчатые

Солнечные коллекторы этого типа состоят из стеклянных трубок, внутри каждой из которых располагается устройство, поглощающее солнечный свет. Вакуум – идеальный теплоизолятор, и потому теплопотери таких коллекторов значительно меньше. Существует два вида вакуумных коллекторов, различающихся по способу нагрева – с косвенной теплопередачей и прямоточные. Первый вид устройств предназначен для всесезонного использования, а второй – для теплого времени года, с апреля до сентября.

Концентрационные

Весной, летом и осенью дневной угловой ход солнечных лучей больше 120 градусов – угла, в котором эффективно работают неподвижные солнечные коллекторы. Повышение эксплуатационных температур до 120-250 o C возможно путем введения в солнечные коллекторы концентраторов с помощью параболоцилиндрических отражателей, проложенных под поглощающими элементами. Они концентрируют солнечные лучи, и в результате их на панель попадает больше. Для получения более высоких температур требуются устройства слежения за солнцем. Это достаточно дорогостоящее решение и применяется оно в основном в промышленных целях.

Воздушные

Солнечные воздушные коллекторы используются для нагрева воздуха. Это простые плоские коллекторы, применимые для отопления помещений и сушки сельскохозяйственной продукции. Воздух проходит через поглотитель благодаря естественной конвекции или под воздействием вентилятора. Недостаток последнего варианта в том, что часть энергии тратится на работу вентиляторов.

Расчет мощности солнечного коллектора

Солнечные коллекторы для дома могут обладать весьма высокой производительностью. Чтобы точно рассчитать мощность коллектора, нужно знать его площадь поглощения, величину инсоляции для вашего региона и КПД коллектора.

Допустим, используется коллектор площадью примерно 1 кв. м, состоящий из 7 трубок, каждая из которых имеет площадь поглощения 0,15 кв. м. Получаемая мощность в расчете на один день вычисляется следующим образом: 0,15 (площадь поглощения 1 трубки) × 1173,7 (величина инсоляции в Московской области) × 0,67 (КПД солнечного коллектора) =117,95 кВт•час/кв. м. В среднем за сутки одна вакуумная трубка теплового коллектора вырабатывает 0,325 кВт•час. В наиболее солнечные летние месяцы она будет производить 0,545 кВт•час.

Использование солнечных коллекторов в России и мире

Солнечные коллекторы широко распространены во всем мире, хотя для нашей страны они все еще остаются новинкой. Настоящий бум солнечных коллекторов пришелся на 1970-е, во времена нефтяного кризиса. Тогда их начали применять во многих странах, от США до Японии. В Израиле в наши дни более 85% населения используют солнечные коллекторы. Сейчас общая мощность солнечных коллекторов мира превышает 200 гигаватт тепловой энергии и продолжает неуклонно расти. Использование данной технологии в Германии, например, оценивается в 140 кв. м/1000 чел., в Австрии – 450 кв. м/1000 чел., на Кипре – около 800 кв. м/1000 чел. В России этот показатель пока очень мал – лишь 0,2 кв. м/1000 чел.

Многие могут усомниться – разумно ли использование таких устройств в России, где климат далеко не такой теплый и солнечных дней значительно меньше, чем в южных широтах? Расчеты, проведенные в РАН, доказывают, что даже наша суровая погода – не препятствие для эффективной эксплуатации коллекторов. В средней полосе России мощность солнечного потока составляет от 100 до 250 Вт на 1 кв. м площади. Максимальное значение равняется 1000 Вт (при ясном небе в полдень). Следовательно, при установке солнечного коллектора площадью 2 кв. м вода в баке емкостью 100 л будет ежедневно прогреваться до температуры от 37 o С и более (этот показатель может доходить до 55 o С). А в теплые месяцы коллектор будет еще эффективнее.

Солнечные коллекторы применяются для отопления, нагрева воды, подогрева бассейнов, обеспечения энергией теплиц. Они легко интегрируются в любую сеть водо- и теплоснабжения и просто монтируются. С помощью солнечных коллекторов можно сократить расходы на оплату энергоносителей, а в летние месяцы получать и вовсе бесплатную горячую воду. К известным и надежным производителям солнечных коллекторов относятся такие компании, как FUTUS-NUKLEON (Австрия-Чехия), TiSUN (Австрия), Ferroli (Италия), но особым доверием специалистов пользуются коллекторы от немецких компаний – Wolf и Vaillant. Эти бренды не просто предлагают надежную продукцию – они постоянно совершенствуют свои системы и внедряют новые технологии.

Стоимость гелиоустановки для дома

Цена солнечного коллектора для отопления дома зависит от его типа, сложности системы и мощности, а также, не в последнюю очередь, от производителя. Относительно небольшие установки для частных домов, коттеджей и дач с номинальной мощностью около 2 кВт•ч стоят от 160 000 рублей в базовой комплектации, более мощные системы с несколькими коллекторами общей мощностью около 6 кВт•ч, предназначенные не только для нагрева воды, но и для отопления в весенне-зимний период, обойдутся в 270 000 рублей. К этому нужно прибавить стоимость монтажа и наладки.

За какой срок окупится коллектор? На это влияет режим эксплуатации. Солнечные коллекторы в отопительный период поддерживают отопление приблизительно на 25%, а горячее водоснабжение в летние месяцы на 80-90%, так что окупаемость будет напрямую зависеть от ваших обычных расходов на тепло и горячую воду. В среднем срок окупаемости коллекторов составляет от 2 до 8 лет. Все это указывает на экономическую целесообразность и перспективность использования технологии в России.

Ссылка на основную публикацию
Adblock
detector
